Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Sistema di tracciato del cellulare di lidar PM-1500 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 20-30 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 15 insiemi/mese |
| Banda di Wave: | Vicino infrarosso (classe 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Gamma di misura: | 1500m@60 % | Accuratezza della gamma: | 5mm @50m |
| Risoluzione angolare: | 0.001° | FoV: | 75° |
| Multi eco: | 4 volte | Temperatura di operazione: | -40℃~60℃ |
| Evidenziare: | sistema di tracciato del cellulare di lidar 4.4Kg,sistema di tracciato mobile di lidar di 1500m,sistema di tracciato mobile di mms di 1500m |
||
alta precisione di 5mm@50m sistema di tracciato mobile di lidar di 4,4 chilogrammi PM-1500 con la lunga autonomia di 1500m e la frequenza di 2million points/s
Il sistema di tracciato mobile di lidar PM-1500 è un sistema mobile di alta precisione, ad alta frequenza ed a lungo raggio di misura del laser messo a punto indipendente dalla tecnologia il Co., srl della Ciao-nuvola di Wuhan. Integra il modulo di navigazione inerziale e la macchina fotografica di alta precisione del rilevamento aereo. La componente del centro del sistema è l'analizzatore di laser con la funzione della tecnologia di multi-eco. Può ottenere contemporaneamente la nuvola del punto del laser 3D ed i dati di posizione, rapidamente genera DSM, il DEM ed i DOM e produce i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo.

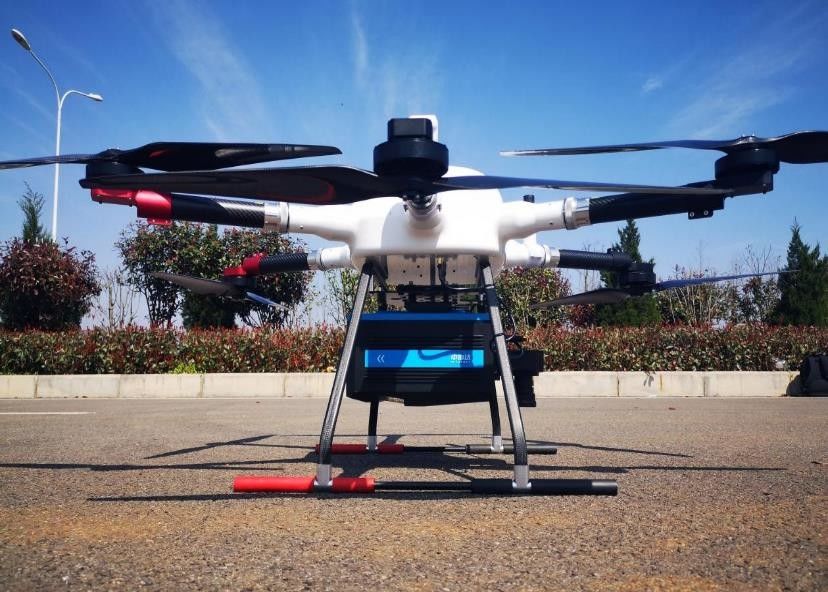

Il sistema PM-1500 può applicarsi al multi UAV del rotore, al UAV VTOL dell'ala fissa, ai piccoli aerei ed all'elicottero per ottenere i dati di alta precisione densi della nuvola del punto del laser sulla terra su una piattaforma mobile di volo veloce. Combinato con il software professionale di postelaborazione, una soluzione integrata sarà offerta. È ampiamente usata nel nuovo esame e tracciato di base, in 3D digitale che modellano, nell'esame e nel tracciato topografico, nella mappa catastale, nell'analisi del traffico, nella linea elettrica ispezione, nell'indagine di silvicoltura, nel monitoraggio di disastro ed in altri campi.
Caratteristiche principali del sistema di tracciato mobile di lidar PM-1500
Parametri principali del sistema di tracciato mobile di lidar PM-1500
1. Analizzatore di laser
| Banda di Wave | Vicino infrarosso (classe 1) |
| PRR | 100-2000Khz |
| Gamma massima di misura | di riflettività di 1000m@20 % |
| di riflettività di 1500m@60 % | |
| Accuratezza della gamma | 5mm@50m |
| Risoluzione angolare | 0.001° |
| Velocità di ricerca | 40-400 scans/s |
| FoV | 75° |
2. Sistema della macchina fotografica
| Risoluzione della macchina fotografica | 42.4MP |
| Lunghezza focale | 28mm |
3. Sistema di posizione
| Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m |
| Elevazione 0.02m | |
| Accuratezza di orientamento (postelaborazione) | Intestazione 0.009° |
| Passo/rotolo 0.005° |
4. Prestazione di sistema
| Dimensione | 293×165×164mm |
| Accuratezza assoluta | orizzontale <5cm> |
| verticale <5cm> | |
| Peso | 4.4kg |
|
Multi eco |
4 volte |
| Temperatura ed umidità | Operazione: -40℃~60℃, umidità 85% |
| Stoccaggio: -45℃~70℃, umidità 85% |
Progetti di applicazione del sistema di tracciato mobile di lidar PM-1500
1. progetto topografico di indagine
L'area di indagine è pricipalmente terreno piano con le piccole ondulazioni e una differenza massima di altezza di 20 metri. C'è una strada principale nell'area di indagine, con più vegetazione e parecchie aree densamente popolate.
Requisito di accuratezza: Il requisito di densità del punto è migliore del ² di 16pt/m; Requisiti orizzontali/verticali di accuratezza: ≤5cm, requisito d'indagine di 1:500 di raduno e di tracciato topografico
2. ispezione della linea di trasmissione di CC 500kV progetto
La linea ispezionata del progetto è linea segmento della trasmissione di CC 500kV, compreso 3 torri basse e 2 intervalli, con una lunghezza totale di circa 0.8km.
Requisiti: Analisi di stato del punto di pericolo/analisi premonitrice punto di pericolo/analisi quantitativa stato componente
3. progetto di modello della città 3D
La superficie totale dell'area di indagine è di circa 10 chilometri quadrati. È necessario da ottenere la nuvola originale del punto del laser e l'immagine obliqua nell'area di indagine e genera il modello 3D secondo i dati originali ottenuti.
La nuvola del punto del laser ottenuta dalla tecnologia dispersa nell'aria del rilevamento aereo di lidar ed i dati di immagine digitale presi dalla macchina fotografica obliqua sono usati per generare il modello di elevazione di Digital (DEM) e la mappa dell'ortofotografia di Digital (DOM) e per produrre il modello del terreno. Allo stesso tempo, il modello 3D è generato in base ai dati della nuvola del punto del laser e disegno a tratteggio. Ottenga l'altezza di costruzione attraverso il modello 3D, ottenga le informazioni di costruzione attraverso le foto oblique di messa a terra e di immagine e poi sviluppare la base di dati di informazioni della costruzione.
