Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La CINA |
| Marca: | XiangYin |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | 1 strumento suonante integrato Acustico-inerziale del、 HP1201 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Elaboratore centrale Box*1 60CM*40CM*30CM, 13KG |
| Tempi di consegna: | 30 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 insiemi/mese |
| Dimensioni: | Φ143×L183 | Campo di rilevamento: | 0.2m~250m |
|---|---|---|---|
| Risoluzione di gamma: | Migliore di 2cm | Accuratezza di sincronizzazione di tempo: | 10μs |
| Accuratezza incorporata del alltitude: | 0,1° | Interfaccia di dati: | Ethernet |
| Gamma di tensione in ingresso: | 24 V CC | Assorbimento di corrente di potenza di picco: | ≤50W |
| Evidenziare: | Attrezzatura idrologica inerziale acustica di indagine,Attrezzatura idrologica di indagine della gamma 250m di rilevazione |
||
Lo strumento suonante inerziale acustico integrato di alta precisione HP1201 adotta la tecnologia ultra a larga banda e la tecnologia inerziale acustica integrata, che risolve le difficoltà di sincronizzazione di tempo difficile, di nessuna misura di atteggiamento e della correzione, accuratezza difficile di misura dello strumento suonante tradizionale. I risultati suonanti sono più stabili ed accurati e possono adattarsi a una più vasta gamma di ambiente di profondità di acqua e di qualità dell'acqua. È uno strumento tagliente per la misura batimetrica in fiumi interni, laghi ed in mare. Pricipalmente è utilizzato nell'industria idrologica di indagine per servire più clienti dell'industria che hanno bisogno dell'alta precisione dell'indagine batimetrica e dell'indagine topografica subacquea.
Può essere fornito di robot subacquei (ROV, AUV, ecc.), di navi senza equipaggio, di navi di superficie e di altre piattaforme dell'operazione, che è adatto a una vasta gamma di piattaforme, installazione di calibratura, conveniente libero e veloce. Le informazioni dell'uscita sono ricche, compreso profondità di acqua, temperatura dell'acqua, atteggiamento ed intestazione, posizione e mappa sana della cascata dell'obiettivo sospeso. Questo tipo di suono dello strumento può essere utilizzato nel tracciato topografico subacqueo, nell'indagine batimetrica, nell'indagine subacquea dell'ambiente, nell'indagine delle risorse alieutiche, nella sezione subacquea dell'acquisizione dei dati ed in altri scopi.
Facendo uso dell'interfaccia standardizzata di protocollo, il corredo dello sviluppo di SDK può essere fornito agli utenti per personalizzare il driver di dati. Può essere collegato con il vario software comunemente usato di misura e di acquisizione per facilitare gli utenti per accedere al software attuale di acquisizione ed al software di postelaborazione.
Lo strumento suonante integrato acustico-inerziale di alta precisione HP1201 integra il sistema di navigazione inerziale e la tecnologia acustica di immagine in base al ricevitore acustico di eco tradizionale, che può risolvere il problema di perdita di accuratezza causato in nave che scuote nel corso dell'operazione e può anche fornire l'immagine acustica quando fornisce i dati di profondità di acqua.
Caratteristiche e vantaggi
1. vasta gamma e alta precisione che suonano strumento.
2. costruito nella navigazione inerziale, fornente correzione in tempo reale di atteggiamento.
3. sincronizzazione di volta per evitare errore di tempo di dati.
4. aggiornamento di algoritmo da occuparsi del terreno ripido e profondo del fiume.
5. configurazione ricca da adattarsi agli ambienti differenti di uso.
6. completamente verificato ed applicato in vari scenari.
7. risultati ricchi, mappa acustica batimetrica, atteggiamento, temperatura e profondità.
Parametri dello strumento
| Oggetto | Nome della caratteristica di prodotto | Parametro specifico | Oggetto | Nome della caratteristica di prodotto | Parametro specifico |
| 1 | Dimensioni | Φ143×L183 | 9 | Materiale di Shell | Lega di titanio inossidabile/antiruggine/dell'alluminio facoltativa |
| 2 | Gamma di rilevazione | 0.2m~250m | 10 | Accuratezza di sincronizzazione di tempo | 10μs |
| 3 | Risoluzione di gamma | Migliore di 2cm | 11 | Accuratezza incorporata del alltitude | 0.1° |
| 4 | Temperatura di operazione | -10°C~+60°C | 12 | Temperatura di stoccaggio | -40°C~+75°C |
| 5 | Gamma di tensione in ingresso | 24VDC | 13 | Interfaccia di dati | Ethernet |
| 6 | Consumo di energia medio | ≤30W | 14 | Assorbimento di corrente di potenza di picco | ≤50W |
| 7 | Frequenza di lavoro | 200kHz | 15 | Angolo d'apertura | 4.0° |
| 8 | Precisione di posizionamento |
RTK: V: 8mm+1ppm H: 15mm+1ppm RTX (differenza della stazione satellite): V: 2cm H: 5cm |
16 | Accuratezza di orientamento |
Singola antenna: 0.5° Antenna doppia (linea di base di 2m): 0.09° |

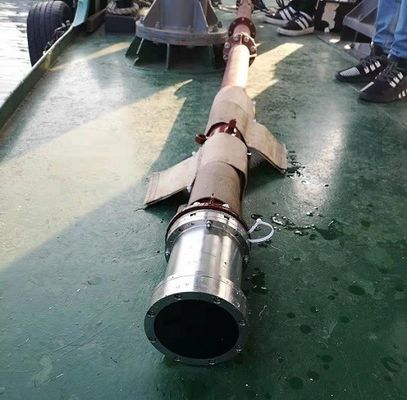

Applicazione dello strumento suonante integrato Acustico-inerziale HP1201
