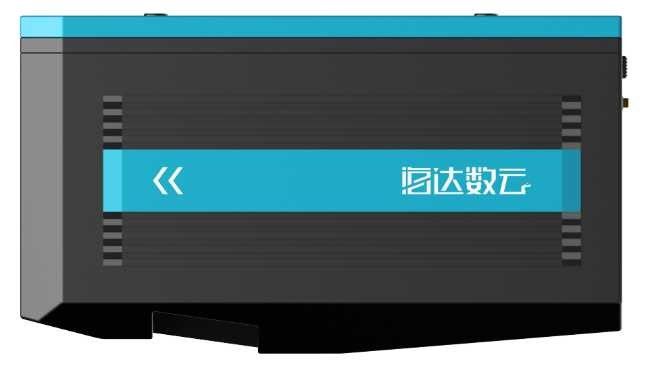

sistema LIDAR disperso nell'aria della lunga autonomia PM-1500 di 1500m

Dettagli:

Luogo di origine:	La Cina
Marca:	Hi-Cloud
Certificazione:	ISO, others upon the requests
Numero di modello:	Sistema LIDAR disperso nell'aria PM-1500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	negotiable
Imballaggi particolari:	Contenitore da trasporto
Tempi di consegna:	20-30 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	15 insiemi/mese

Contatto

Descrizione di prodotto dettagliata

Gamma massima di misura:	di riflettività di 1500m@60 %	Analizzatore di laser Banda di Wave PRR Gamma massima di misura Accuratezza della gamma:	5mm@50m
Velocità di ricerca:	40-400 scans/s	Risoluzione angolare:	0.001°
FoV:	75°	Risoluzione della macchina fotografica:	42.4MP
Banda di Wave:	Vicino infrarosso (classe 1)	Peso:	4.4kg
Evidenziare:	Sistema LIDAR disperso nell'aria leggero , sistema LIDAR disperso nell'aria di 1500m , sistema di tracciato aereo del uav di 1500m

4.4kg sistema LIDAR disperso nell'aria altamente integrato PM-1500 della lunga autonomia del peso leggero 1500m con accuratezza di 5mm@50m

Il sistema LIDAR disperso nell'aria PM-1500 è un sistema mobile di alta precisione ed a lungo raggio di misura del laser messo a punto indipendente dalla tecnologia il Co., srl della Ciao-nuvola di Wuhan. Può applicarsi ai trasportatori differenti quali il multi UAV del rotore, il UAV VTOL dell'ala fissa, i piccoli aerei e l'elicottero. Può ottenere i dati di alta precisione densi della nuvola del punto del laser sulla terra su una piattaforma mobile di volo veloce. L'analizzatore di laser di alta precisione integrato, la posizione di alta precisione (GPS, IMU) ed altri sensori, di sostegno prima che la tecnologia di sincronizzazione dei diritti di proprietà intellettuale indipendenti e la tecnologia di integrazione integrata del multi-sensore, possano ottenere contemporaneamente la nuvola del punto del laser 3D ed i dati di posizione, rapidamente generano DSM, il DEM ed i DOM e producono i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo.

È ampiamente usato nel tracciato del grado di indagine, 3D digitale che modellano, esame e tracciato topografico, mappa catastale, analisi del traffico, linea elettrica ispezione, indagine di silvicoltura, monitoraggio di disastro ed altri campi.

Parametri dettagliati di PM-1500

Oggetti	Indicatori	Parametri
Analizzatore di laser	Banda di Wave	Vicino infrarosso (classe 1)
	PRR	100-2000Khz
	Gamma massima di misura	di riflettività di 1000m@20 %
	Gamma massima di misura	di riflettività di 1500m@60 %
	Accuratezza della gamma	5mm@50m
	Risoluzione angolare	0.001°
	Velocità di ricerca	40-400 scans/s
	FoV	75°
Macchina fotografica	Risoluzione della macchina fotografica	42.4MP
Macchina fotografica	Lunghezza focale	28mm
Sistema di posizione	Accuratezza di posizione (postelaborazione)	Orizzontale 0.01m
	Accuratezza di posizione (postelaborazione)	Elevazione 0.02m
	Accuratezza di orientamento (postelaborazione)	Intestazione 0.009°
	Accuratezza di orientamento (postelaborazione)	Passo/rotolo 0.005°
Prestazione di sistema	Dimensione	293×165×164mm
	Accuratezza assoluta	orizzontale <5cm>
	Accuratezza assoluta	verticale <5cm>
	Peso	4.4kg
	Multi eco	4 volte
	Temperatura ed umidità	Operazione: -40℃~60℃, umidità 85%
	Temperatura ed umidità	Stoccaggio: -45℃~70℃, umidità 85%

Vantaggi del sistema di PM-1500

1. La struttura globale del sistema di misura disperso nell'aria del laser PM-1500 innovatore è stata ottimizzata. Altamente integra i sensori quali l'analizzatore di laser, macchina fotografica di GPS, di IMU e del rilevamento aereo, ecc. È leggero e facile da installare. È adatto a multi piattaforme quali il UAV VTOL dell'ala fissa, il multi UAV del rotore e l'elicottero.

2. Il peso globale del sistema è di meno che 4.4kg. Può essere portato facilmente da una persona, sia dalla ferrovia piana o ad alta velocità. Anche se uscite lavorare con i UAVs ed altri accessori, un veicolo comune può caricare tutti, che è molto conveniente.

3. La gamma ultra lunga di 1500 metri notevolmente assicura la sicurezza dell'operazione nell'ambiente di grande fluttuazione topografica. Allo stesso tempo, la gamma ultra lunga permette al sistema di portare una piattaforma di volo con velocità più alta altitudine di volo e più veloce, ha messo un'più ampia cinghia di volo e raccoglie più dati della nuvola del punto allo stesso tempo, che notevolmente migliorano l'efficienza di acquisizione della nuvola del punto.

4. L'alta frequenza eccellente di fino a 2 milione punti al secondo fa i dati della nuvola del punto di più ha raffinato e può più vero riflettere il landform dell'area di indagine, piuttosto che misura le coordinate al suolo dell'oggetto. Inoltre, l'attrezzatura ad alta frequenza di lidar può essere fornita di UAVs con velocità di crociera più veloce e più dati possono essere ottenuti in stesso tempo.

5. l'alta precisione è la richiesta del centro nel campo di esame e di tracciato. L'accuratezza di gamma del sistema di misura disperso nell'aria del laser PM-1500 può raggiungere 5mm@50m e l'accuratezza completa del sistema è migliore di 5cm, vari scenari di alta precisione dell'applicazione di riunione.

6. il sistema di misura disperso nell'aria del laser PM-1500 applica la multi tecnologia di eco. Il sensore di esame del laser nel sistema emette gli impulsi del laser per penetrare la lacuna della vegetazione e per raggiungere la terra, in modo da ottenere le informazioni del terreno nell'ambito della vegetazione. Il sistema può ottenere fino a 4 segnali di eco e può penetrare gli alberi e retroagire le informazioni di superficie più reali anche nelle aree densamente vegetate.

7. PM-1500 è una nuova generazione di sistema disperso nell'aria di alta precisione della nave ammiraglia di lidar messo a punto indipendente dalla Ciao-nuvola. Ha le caratteristiche come lunga autonomia, frequenza della parte migliore, alta precisione, la prestazione globale stabile, prezzo giusto e generoso e redditizio eccellente.

Progetti di applicazione di Pracital di PM-1500

1. modello Project della città 3D

Panoramica: La superficie totale dell'area di indagine è di circa 10 chilometri quadrati. È necessario da ottenere la nuvola originale del punto del laser e l'immagine obliqua nell'area di indagine e genera il modello 3D secondo i dati originali ottenuti.

Requisito: La nuvola del punto del laser ottenuta dalla tecnologia dispersa nell'aria del rilevamento aereo di lidar ed i dati di immagine digitale presi dalla macchina fotografica obliqua sono usati per generare il modello di elevazione di Digital (DEM) e la mappa dell'ortofotografia di Digital (DOM) e per produrre il modello del terreno. Allo stesso tempo, il modello 3D è generato in base ai dati della nuvola del punto del laser e disegno a tratteggio.

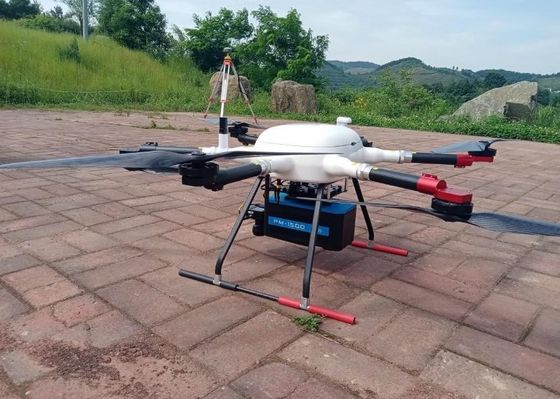

Soluzione: Il progetto adotta il lidar PM-1500 portato in UAV per la misura. Decolli ed i punti d'atterraggio saranno situati con l'ampie visione e elevata altitudine il più distante possibile.
