Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Sistema LIDAR disperso nell'aria di ARS-1000L |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10 insiemi/mese |
| Gamma massima di misura: | 1350m @60% | Gamma minima di misura: | 5m |
|---|---|---|---|
| Accuratezza della gamma: | 15mm @150m | Risoluzione angolare: | 0.001° |
| Peso: | 4.5kg | Risoluzione della macchina fotografica: | ≥42.4MP |
| Evidenziare: | sistema LIDAR disperso nell'aria di 1350m,Sistema LIDAR del fuco di alta accuratezza,sistema LIDAR del fuco di 1350m |
||
Una lunga autonomia del sistema LIDAR disperso nell'aria ARS-1000L della multi piattaforma di 1350m con alta precisione di 15mm@150m
Il sistema LIDAR disperso nell'aria di ARS-1000L è un lidar di Riegl ha basato il sistema che si è sviluppato e costruito dalla Ciao-nuvola. Il sistema LIDAR disperso nell'aria di ARS-1000L prende la piattaforma del UAV come il trasportatore. Dopo parecchi anni di miglioramento iterativo continuo, in base a conservare le caratteristiche precedenti, la sua architettura hardware, elaborante la prestazione, volume e peso, caricamento e scaricante gli accessori è stata migliorata completamente.
Il sistema è ampiamente usato in caso d'emergenza che traccia, tracciante topografico, linea elettrico ispezione, indagine della strada principale, indagine costiero della scogliera, scavo e calcolo di riempimento, indagine archeologico e campo di tracciato ed altro.
Vantaggi principali del sistema di ARS-1000L
1. Nell'ambito del campo di misura di 150m, l'accuratezza di gamma è migliore di 15mm.
2. La gamma massima di sistema LIDAR è 1350m ed il sistema può funzionare normalmente anche nell'ambiente con grande goccia del terreno.

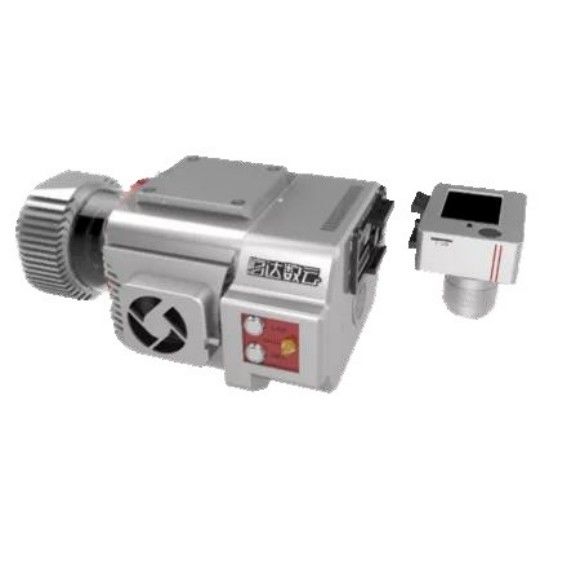

3. Il sistema integra l'analizzatore di laser 3D, il modulo di posizione ed il fan nell'architettura hardware, che non solo migliora la prestazione e la stabilità globali del sistema, ma inoltre comprime il volume all'estremo ed il peso globale è di meno che 4.5kg.

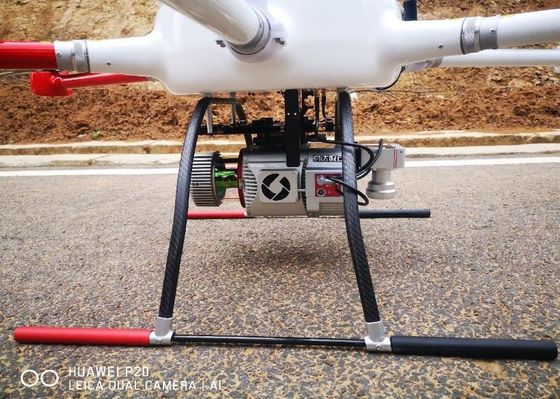

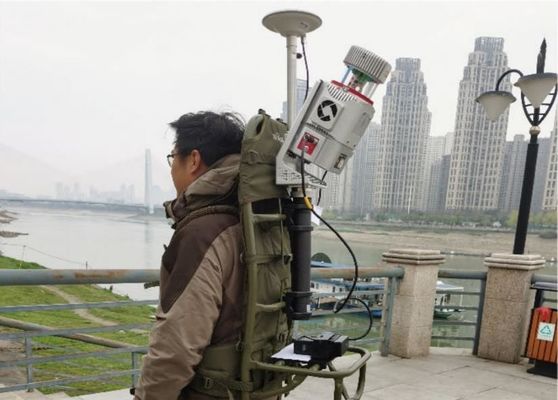

4. Il piccoli volume e peso del sistema gli permettono di essere varie piattaforme bene continuate del trasportatore. È non solo adatto a multi rotore della corrente principale ed a UAV VTOL dell'ala fissa, ma anche può essere montato sulle piattaforme dello zaino e del veicolo per l'operazione.
5. L'intero sistema adotta la progettazione scorrevole veloce della struttura e non c'è lacuna fra lo scaffale ed il sistema, che assicura la stabilità e l'affidabilità dell'attrezzatura.
6. Il sistema inoltre fornisce un manicotto antiurto leggero brevettato per assicurare determinata protezione fisica per l'attrezzatura e per ridurre il danneggiamento inutile dell'attrezzatura in alcuni ambienti ed emergenze duri.
7. Il modulo di prevenzione degli infortuni è facoltativo. Dopo che il UAV è perso, la posizione dell'attrezzatura può anche essere trovata per facilitare la ricerca di attrezzatura.
8. La frequenza dell'emissione del laser del sistema è 750000 punti al secondo. Mezzi di una frequenza dell'più alto punto che può riflettere meglio il landform nell'area di indagine ed ottenere i dati della nuvola del punto più fine.
Parametri principali del sistema di ARS-1000L
| Oggetti | Indicatore | Parametro |
| Prestazione di sistema | Accuratezza assoluta |
orizzontale <5cm> verticale<> 5cm |
| Peso | 4.5kg | |
| Stoccaggio | SSD 1TB | |
| Tensione in ingresso | 20~30V | |
| Consumo di energia | <75w> | |
| Temperatura di operazione | -10℃~+40℃ | |
| Ambiente di stoccaggio | -20℃~+50℃ Umidità < 85=""> |
|
| Classe del laser | Class1 (cassaforte dell'occhio) |
|
| Analizzatore di laser | Gamma massima di misura | 1350m @60% |
| Gamma minima di misura | 5m | |
| Accuratezza della gamma | 15mm @150m | |
| Accuratezza di ripetizione | 10mm @150m | |
| Frequenza di Max. Effective Point | 750000 points/s | |
| Ingranaggio del laser per adeguamento | 6 livelli | |
| Numero massimo degli echi ricevuti | 4~15 | |
| FoV (selezionabile) | 0~330° modo 60°~90°airborne |
|
| Frequenza di ricerca (selezionabile) | 10~200 scans/s | |
| Risoluzione angolare | 0.001° | |
| Sistema di posizione | Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m Elevazione 0.02m |
| Accuratezza di orientamento (postelaborazione) | Intestazione 0.010° Passo/rotolo 0.005° |
|
| Sistema della macchina fotografica | Risoluzione della macchina fotografica | ≥42.4MP |
| Peso della macchina fotografica | <500g> |
Progetto Pratical del sistema di ARS-1000L
Indagine del parco eolico nella zona di montagna
L'area di indagine è pricipalmente terreno montagnoso. L'elevazione media nell'area di indagine del parco eolico è alta ed il calo di altitudine in alcune aree dell'area di misura è oltre 300 metri. L'intero parco eolico riguarda una superficie di circa 12 chilometri quadrati. La vegetazione è foresta a foglia larga sempreverde subtropicale, con il grande tasso di copertura della vegetazione ed i vari tipi.
Il terreno dell'area di indagine è complesso, la differenza di altitudine è grande, il traffico è inopportuno, l'ambiente di clima è cattivo. Ci sono parecchi generatori eolici con un'altezza di più di 100 metri nell'area di indagine, in modo da è difficile da progettare l'itinerario. La linea di mira è bloccata seriamente ed è difficile da individuare il punto di decollo.
Il progetto adotta il sistema di misura disperso nell'aria del laser di ARS-1000L. Tre punti di atterraggio e di decollo sono selezionati nell'intera area di indagine per complessivamente sette sortite.
