sistema LIDAR di cellulare di alta precisione 4.4kg PM-1500 PRR100-2000kHz

% della lunga autonomia di 1500m@60 di alta precisione di 4.4kg 5mm@50m del sistema LIDAR di cellulare PM-1500 con frequenza di 2million points/s

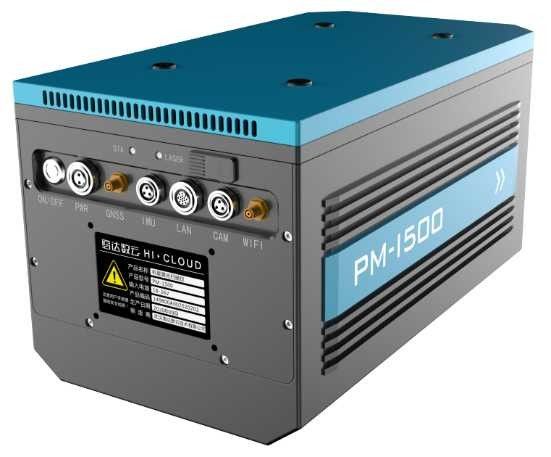

Sviluppato indipendente dalla tecnologia Co. della Ciao-nuvola di Wuhan, la srl, il sistema LIDAR mobile di alta precisione ed a lungo raggio PM-1500 integra l'analizzatore di laser di alta precisione, la posizione di alta precisione (GPS, IMU) ed altri sensori basati su una nuova generazione di struttura di tecnologia di base. La componente del centro del sistema è l'analizzatore di laser con la funzione della tecnologia di multi-eco.

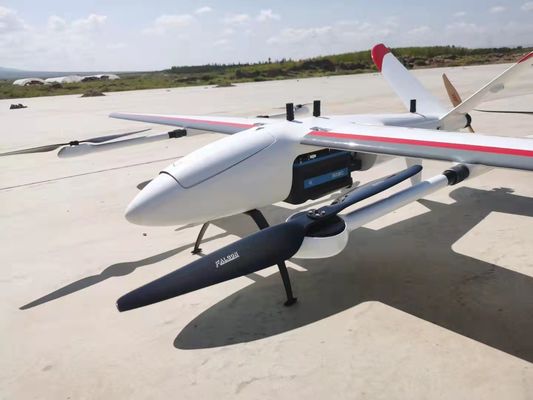

Può applicarsi al multi UAV del rotore, al UAV VTOL dell'ala fissa, ai piccoli aerei ed all'elicottero per ottenere i dati di alta precisione densi della nuvola del punto del laser sulla terra su una piattaforma mobile di volo veloce. Può ottenere contemporaneamente la nuvola del punto del laser 3D ed i dati di posizione, rapidamente genera DSM, il DEM ed i DOM e produce i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo. Il sistema è ampiamente usato nel nuovo esame e tracciato di base, in 3D digitale che modellano, nell'esame e nel tracciato topografico, nella mappa catastale, nell'analisi del traffico, nella linea elettrica ispezione, nell'indagine di silvicoltura, nel monitoraggio di disastro ed in altri campi.

Specificazione di parametro del sistema LIDAR mobile PM-1500

Oggetti	Indicatori	Parametri
Macchina fotografica	Risoluzione della macchina fotografica	42.4MP
	Lunghezza focale	28mm



Oggetti	Indicatori	Parametri
Sistema di posizione	Accuratezza di posizione (postelaborazione)	Orizzontale 0.01m
		Elevazione 0.02m
	Accuratezza di orientamento (postelaborazione)	Intestazione 0.009°
		Passo/rotolo 0.005°



Vantaggi principali del sistema LIDAR mobile PM-1500

1. Alta precisione: L'accuratezza di gamma del sistema LIDAR di cellulare PM-1500 può raggiungere 5mm@50m e l'accuratezza completa del sistema è migliore di 5cm, vari scenari di alta precisione dell'applicazione di riunione.



2. Alta frequenza: Il sistema LIDAR di cellulare PM-1500 con alta frequenza eccellente di fino a 2 milione punti al secondo può essere fornito di UAV con velocità di crociera più veloce e più dati possono essere ottenuti in stesso tempo.



3. Gamma lunga di misura: La gamma ultra lunga di 1500 metri notevolmente assicura la sicurezza dell'operazione nell'ambiente di grande fluttuazione topografica.



4. Ente leggero: Il peso globale del sistema è di meno che 4.4kg. Anche se uscite lavorare con i UAVs ed altri accessori, un veicolo comune può caricare tutti, che è molto conveniente.



5. Integrazione: La struttura globale del sistema di misura disperso nell'aria del laser PM-1500 innovatore è stata ottimizzata. Altamente integra i sensori quali l'analizzatore di laser, macchina fotografica di GPS, di IMU e del rilevamento aereo, ecc. È leggero e facile da installare.



6. Multi tecnologia di eco: Il sistema LIDAR di cellulare PM-1500 applica la multi tecnologia di eco. Può ottenere fino a 4 segnali di eco e può penetrare gli alberi e retroagire le informazioni di superficie più reali anche nelle aree densamente vegetate.



Applicazioni pratiche:



1. Indagine topografica da PM-1500



2. Modello della città di Digital 3D da PM-1500



3. ispezione della linea di trasmissione di CC 500kV da PM-1500
