La rilevazione della strada ha integrato la gamma HiScan-C del sistema LIDAR mobile 150/300/600m

% della gamma di accuratezza 150m/300/600m@90 di 5mm@40m di HiScan-C del sistema LIDAR di cellulare per i progetti di ricostruzione e di espansione della strada

La ricostruzione e l'espansione della strada principale è un progetto relativamente complesso. Prima di progettazione e di costruzione, è necessario da effettuare un'indagine dettagliata della strada principale originale e la topografia all'interno di certa gamma di larghezza di banda da entrambi i lati per ottenere esattamente i dati del terreno prima della ricostruzione e dell'espansione, in modo da fornire il supporto necessario di dati di base per ricostruzione ed espansione. Rispetto alla tecnologia tradizionale di misura, la tecnologia d'esplorazione del laser 3D ha nuova innovazione tecnologica nei metodi e nei risultati di misura. I vantaggi tecnici principali sono alta efficienza, densità della nuvola della parte migliore, alta accuratezza di misura, misura attiva e carico di lavoro basso del campo. La singola misura del laser 3D basata sull'esame dei sistemi soltanto sulla misura montata su veicolo del laser o sulla misura dispersa nell'aria del laser ancora presenta determinate limitazioni nella ricostruzione e nell'espansione. Può essere considerato per combinare i vantaggi dei due da applicarsi ai progetti di ricostruzione e di espansione della strada.

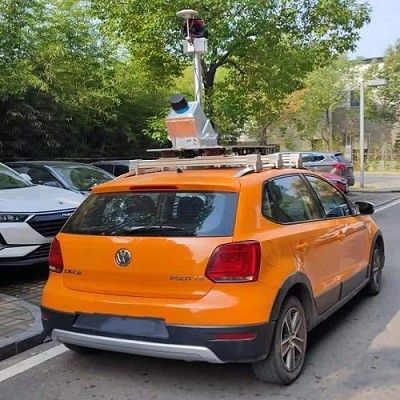

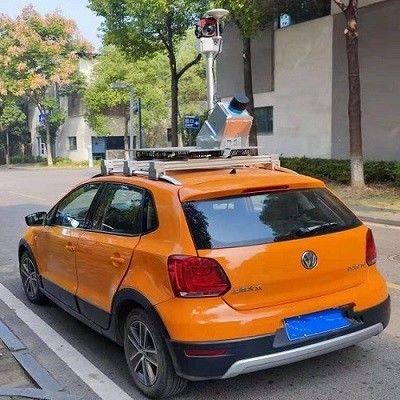

HiScan-C è usato come il sistema LIDAR mobile montato su veicolo, completato livellando i dati, pricipalmente per ottenere i dati topografici accurati dentro la strada principale. Prenda PM-1500 come il sistema LIDAR disperso nell'aria per ottenere i dati del terreno della larghezza di banda esterna della strada principale. La combinazione dei due può produrre efficientemente i prodotti 4D, verticale della strada principale e sezioni orizzontali, punti della caratteristica e linea prodotti richiesti per ricostruzione ed espansione della strada principale, in modo da efficacemente risolvere la difficoltà nell'ottenere i dati topografici di base per ricostruzione ed espansione della strada principale.

Caratteristiche di HiScan-C

1. integrazione: soluzione altamente integrata e integrata

2. alta precisione: densità della nuvola della parte migliore, tasso di riconoscimento della parte migliore, alta accuratezza di misura

3. alta affidabilità: alto livello di sistema stabile ed affidabile di productization,

4. senza calibratura: la calibratura è completata prima della consegna

5. facile da operare: operazione semplice e conveniente

Parametri di HiScan-C

Tipo/modello	HiScan-C SU1	HiScan-C SU2
Numero di Sacnners	1	2
Misura della distanza	150m/300/600m@90 %	150m/300/600m@90 %
Frequenza del laser	Massimo 500.000 points/s	Massimo 1.000.000 points/s
Accuratezza della gamma	5mm@40m	5mm@40m
Risoluzione angolare di misura	0.0088°	0.0088°
Fotocamera panorama	Coccinella	Coccinella
Risoluzione della fotocamera panorama	pixel di 30M	pixel di 30M
Accuratezza	5cm@100m	5cm@100m
Velocità di ricerca	200scans/s	200scans/s
Peso	13kg	36kg
