il decollo verticale fisso VTOL del UAV FengHu dell'ala del raggio di controllo di 30km ha riparato Wing Drone

120 al UAV VTOL massimo FengHu dell'ala fissa del carico 10kg di durata 210min con resistenza al vento del Livello 6 del radio di controllo di 30km

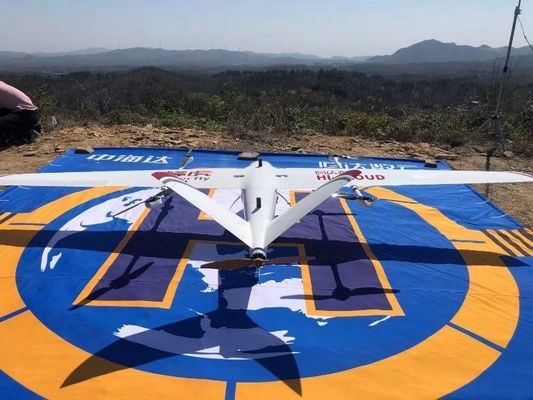

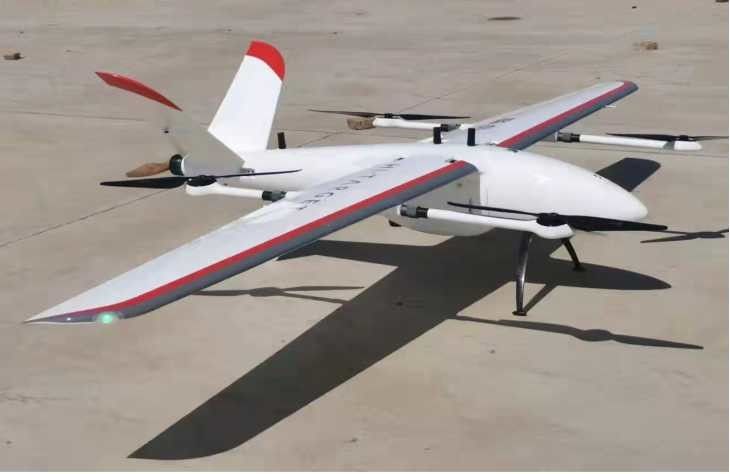

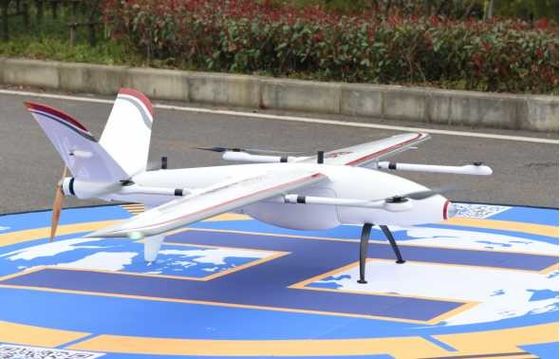

IL UAV VTOL dell'ala fissa di Feng Hu è un UAV VTOL elettrico resistente e puro dell'ala fissa per l'applicazione del lidar a lungo raggio. Il suo carico massimo è 10kg ed il tempo dell'operazione di volo può raggiungere 120min una volta fornito del lidar 6.5kg. Combinato con la progettazione di grande baia staccabile indipendente del carico utile, può soddisfare le richieste delle dimensioni differenti di lidar. L'alimentazione elettrica ridondante dal motore doppio che «tirare in avanti e spingere indietro» è adottato, che non solo assicura l'alta affidabilità del volo, ma inoltre soddisfa le richieste di grande tasso di salita e può fare fronte facilmente all'alto volo di terreno di goccia.

Parametri principali del UAV VTOL dell'ala fissa di Feng Hu

Caratteristiche principali del UAV VTOL dell'ala fissa di Feng Hu

1. alta affidabilità: alimentazione elettrica ridondante dal motore doppio; tiri in avanti e spinga il modo a rovescio. Con l'alta affidabilità, può fare fronte facilmente alle alte missioni del terreno di goccia che richiedono il grande tasso di salita.

2. caricamento flessibile: IL UAV VTOL dell'ala fissa di Feng Hu è fornito di grande progettazione staccabile indipendente della baia del carico utile (la dimensione della baia del carico utile è 450mm * 250mm * 160mm, che possono essere espanti) e può montare flessibilmente i vari tipi di prodotti di lidar, di macchine fotografiche dell'ortofotografia, di cinque macchine fotografiche oblique della lente e di altri sensori. Con le interfacce esterne ricche, i moduli di operazione differenti possono essere sostituiti con una chiave.

3. alta efficienza di crociera: IL UAV VTOL dell'ala fissa di Feng Hu ha una velocità di crociera economica di 75km/h, una velocità massima di volo di 100km/h, un raggio di controllo di 30km e un tempo di funzionamento di più di 2 ore con l'attrezzatura di lidar 6.5kg.

4. alta adattabilità ambientale: Dopo l'ottimizzazione iterativa continua, il UAV VTOL dell'ala fissa di Feng Hu può adattarsi all'ambiente estremo della temperatura - da ℃ 10 + a ° 60 e può eseguire normalmente le mansioni dell'operazione nel vento del livello massimo 6 e dell'altitudine massima di 4000 metri sopra il livello del mare, con l'alta adattabilità ambientale.

Applicazione del UAV VTOL dell'ala fissa di Feng Hu

Prendendo il UAV come la piattaforma di volo, i tipi multipli di dati possono essere ottenuti portando la macchina fotografica dell'ortofotografia, la macchina fotografica multispettrale, la macchina fotografica obliqua, la macchina fotografica infrarossa termica ed il lidar. È ampiamente usata nell'emergenza ed il trattamento di disastro, controllo della terra e lo sviluppo delle risorse, particolarmente nel tracciato di base, ricerca e monitoraggio della risorsa terriera, monitoraggio di dinamica di utilizzazione delle terre, pronto soccorso traccianti, l'indagine sulle risorse di silvicoltura e prevenzione dell'incendio forestale.

1. applicazione di telerilevamento leggero visibile in UAV nell'estrazione di parametro delle risorse della foresta

Con lo sviluppo e la maturità della tecnologia aerea di fotogrammetria di bassa quota del UAV, i metodi ed i mezzi tradizionali di indagine delle risorse forestali sono stati migliorati. La tecnologia di telerilevamento del UAV ha accelerato la digitalizzazione e l'intelligenza dell'indagine delle risorse forestali. Oggi, il micro UAV costituisce il sistema di telerilevamento di bassa quota del UAV portando vari sensori, che possono essere spiegati flessibilmente nelle circostanze complesse ed eseguire varie mansioni di telerilevamento.

2. l'applicazione del UAV ha fornito di sensori multispettrali nelle risorse ricerca di silvicoltura e nel monitoraggio di qualità dell'acqua

Rispetto alla macchina fotografica visibile ordinaria del canale di RGB tre, il sensore multispettrale può ottenere più canale ed informazioni della banda. Di conseguenza, per l'oggetto, può mostrare le informazioni in bande spettrali differenti e mostrare le caratteristiche spettrali più fini. Le direzioni di applicazione principale dei sensori multispettrali sono silvicoltura, l'agricoltura, tutela dell'acqua, energia elettrica, protezione dell'ambiente, uso della polizia e militari.

3. applicazione di fotogrammetria obliqua del UAV nel tracciato topografico su grande scala

La tecnologia obliqua di fotogrammetria è un alta tecnologia sviluppata nel campo di esame internazionale e di tracciato negli ultimi anni. Capovolge la limitazione che le immagini dell'ortofotografia possono essere prese soltanto da un angolo verticale nel passato. Portando i sensori multipli sulla stessa piattaforma di volo e raccogliendo le immagini da cinque angoli differenti, quali un verticale e quattro inclinazioni, presenta gli utenti in un mondo reale ed intuitivo in conformità con la visione umana.

4. l'applicazione del UAV ha fornito di sensore infrarosso termico nella prevenzione dell'incendio forestale

Il UAV ha fornito del sistema di controllo infrarosso di registrazione di immagini termiche, combinato con la tecnologia di trasmissione moderna della rete, può realizzare il monitoraggio in tempo reale e la trasmissione a distanza di informazioni, rompe le restrizioni dell'ambiente, della regione e della distanza, vero realizza la divisione sincrona delle risorse di informazioni in tempo reale a distanza e dell'identificazione intelligente e dell'analisi del software recente e raggiunge lo scopo efficientemente di assicurazione la vita della gente e della sicurezza della proprietà.

5. applicazione del lidar disperso nell'aria del UAV nel tracciato topografico

L'impulso del laser emesso dal sensore disperso nell'aria di lidar montato sul UAV può penetrare la parte del riparo della foresta e direttamente ottenere i dati di superficie di alta precisione del terreno 3D. Mentre acquista la nuvola del punto del laser, la chiara immagine al suolo è ottenuta contemporaneamente attraverso l'alta macchina fotografica di risoluzione spaziale. Poi i dati della nuvola del punto del laser ed i dati di immagine sono elaborati insieme per ottenere la mappa di alta precisione dell'ortofotografia (DOM) ed il modello digitale di elevazione (DEM).

6. applicazione del UAV e del lidar disperso nell'aria nella ricerca di silvicoltura

La tecnologia dispersa nell'aria di lidar fornisce un nuovo schema per ottenere le informazioni spaziali alta risoluzione temporale e spaziale. Nell'indagine delle risorse forestali, può direttamente misurare l'altezza di vegetazione. Facendo uso di ottenere le informazioni verticali della struttura di area della foresta può compensare le imperfezioni di altri metodi di telerilevamento. L'integrazione di altre tecnologie di telerilevamento e la tecnologia dispersa nell'aria di lidar possono fornire i parametri più completi e più accurati della foresta.
