1000 - sistema di registrazione di Digital della sonda di lunghezza di 1500mm

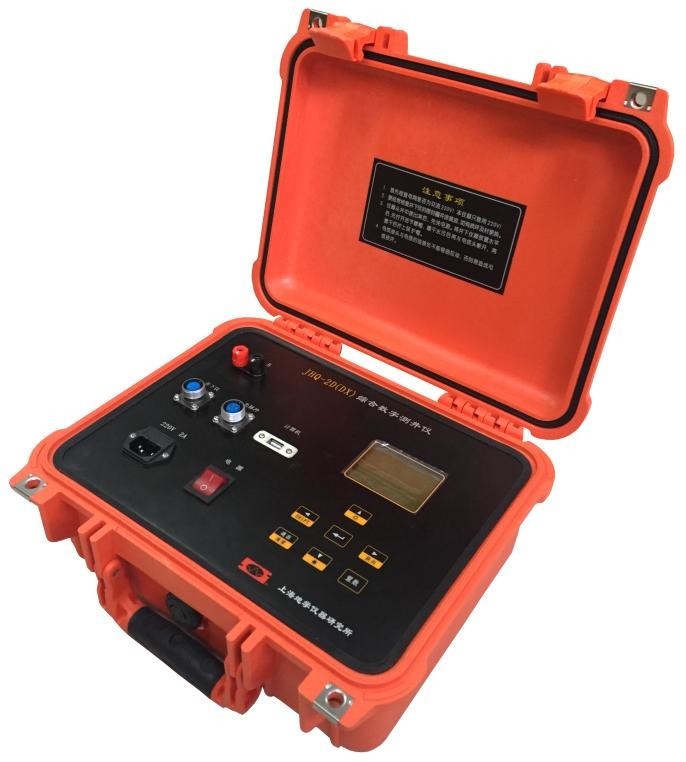

Sonda del diametro di Φ50 e di Φ40 millimetro e di lunghezza di 1000~1500mm del sistema di registrazione di JHD-2D

JHQ - il 2D è un sistema di registrazione digitale progettato specialmente per aiutare il lavoro di campo, che può collegarsi con i vari generi di tubo e di ceppo. Poiché questo sistema usa una serie di tecnologia avanzata, migliora l'uso di uno strumento a terra che controlla una sonda registrante pesante in uno strumento a terra che controlla i vari generi di registrare la sonda, inoltre comprende la misura profonda, l'alimentazione elettrica ecc. Lo strumento ha un funzionamento e una manutenzione leggeri e semplici, che possono essere collegati al tipo del tubo, che può essere l'affidabilità aseismatic, temperatura-resistente, a prova d'umidità ed alta.

Descrizione

JHQ - il 2D sistema di registrazione integrato di comando digitale è una nuova generazione di attrezzatura registrante digitale., che ha basato sulla ricapitolazione dei più di 20 anni nella produzione e nella riuscita esperienza in ricerca e sviluppo digitali dell'attrezzatura della registrazione, seguenti la nuova tendenza internazionale dello sviluppo di piccola tecnologia registrante digitale e combinantesi con gli stati nazionali della Cina. Questo insieme di attrezzatura presenta i seguenti vantaggi sopra altri simili prodotti:

(1) i parametri di misura sono grandi e la portata è ampia.

(2) l'affidabilità è alta ed il tempo medio fra guasto (MTBF) è lungo.

(3) portatile, conveniente per trasporto mobile.

(4) il funzionamento e la manutenzione è semplici.

Il motivo principale per questi vantaggi è che la progettazione e lo sviluppo sta assorbendo altro meriti, completamente considerare i variouts ha bisogno di dell'industria e di considerazione della competitività nel mercato internazionale. JHQ - il 2D sistema può misurare che 20 parametri di generi, coperti di minerale metallifero, di carbone, di giacimento di petrolio, di radioattivo, l'idrologia ed altre aree di varie esigenze degli utenti, con grande redditizio.

Caratteristiche & benefici

1. Normalizzazione e modularità

Nel JHQ - il 2D sistema di registrazione integrato di comando digitale, sia l'hardware che software, nessuna sonda della materia o scatola a terra, misura del segnale o trasmissione del segnale, ha adottato il concetto di progetto della modularizzazione e della normalizzazione. I benefici del prodotto di modularità e della normalizzazione è eccellenti nella consistenza, nella manutenibilità e nell'affidabilità dei prodotti. È conveniente da funzionare e mantenere. Gli accessori sono 100 per cento universali e possono essere espanti in qualunque momento.

2. Completamente nel sottosuolo trasmissione della misura e digitale del segnale

Tutti i segnali dalla sonda sotterranea sono convertiti dal A/D e sono inviati alla terra dopo la codifica. La sonda sotterranea è una comunicazione di strada a doppio senso. Le misure della trasmissione di codice di Digital notevolmente migliorano la capacità diblocco ed il sistema stesso può correggere il codice di errore, che garantisce la qualità della trasmissione del segnale.

3. Tecnologia di Oversampling per ottenere la maggior parte delle informazioni di formazione

Il sistema di JHQ-2D usa il metodo di campionamento per la raccolta di informazioni di formazione. Gli aumenti oversampling di quantità con la diminuzione della velocità registrante e sopra il campionamento assicura l'esigenza del filtraggio digitale, migliorante la risoluzione spaziale e schermante le informazioni utili.

4. Piccola dimensione della sonda sotterranea con alta pressione

JHQ - la 2D sonda è quasi diametro Φ40 e Φ50 il millimetro, l'aspetto della dimensione di lunghezza 1000~1500mm. La sonda è fatta di acciaio inossidabile. Resistenza a pressione di acqua di 20~40 MPa, una temperatura di 70 ~ ℃ 90. Gli ordini speciali possono essere resistenza della pressione dell'acqua di 60 MPa, la resistenza del ℃ della temperatura 120.

Parametro

1. L'uso dell'ambiente: Alimentazione elettrica: 220V, 50 hertz; Facendo uso della temperatura dell'ambiente: -20℃ ~ 45℃; Facendo uso dell'umidità dell'ambiente: 90% o più di meno (45℃)

2. Il sistema di misura di profondità: Gamma di misura di profondità: 0 ~ 9999,99 m.; Risoluzione di profondità: 0,28 millimetri; Gamma di misura di velocità: 0 ~ 9999m/h; Segnale di impulso ottico profondo: 3600 impulsi per metro

3. Sistema di trasmissione del segnale: Segnale in uscita inferiore del foro: codifica bipolare; Comunicazione con il computer: RS232 o USB; Il livello sotterraneo di rilevazione di segnale: più o meno 0,5 V ~ più o meno 12V

4. Capisca la profondità del grafico; 1:10; 1:50. 1:100. 1:0; 1, 50, 0, ecc.

5. L'accuratezza di disegno: 8 punti per millimetro (curva); 64 pixel per millimetro quadrato (metodo di immagine)
