Sistema di controllo mobile di deformazione di accuratezza di 5mm@40m di rilievo di lidar di HiScan-C

% della gamma 200scans/s di 150m/300/600m@90 di velocità di 5mm@40m di accuratezza di HiScan-C del sistema LIDAR di cellulare per il monitoraggio della sezione del tunnel

Il transito urbano della ferrovia ha portato la grande convenienza ai cittadini, ma con la crescita di tempo dell'operazione di treno, il cambiamento delle circostanze geologiche circostanti come pure l'influenza di costruzione d'organizzazione adiacente, condurrà per scavare una galleria la deformazione della pista ed i rischi seri della sicurezza. Tuttavia, il metodo tradizionale del monitoraggio del tunnel ha efficienza di controllo bassa, grado basso di automazione e consuma molto tempo e costo della manodopera.

Con l'aumento della tecnologia mobile di misura del laser 3D, ha le caratteristiche di alta efficienza, senza contatto e di iniziativa. Può ottenere i dati di alta precisione ed ad alta densità della nuvola del punto ed ottiene la sezione di alta qualità del tunnel che controlla i risultati con l'elaborazione dell'interno. Il sistema di misura mobile del laser di serie 3D di HiScan può efficacemente risolvere le imperfezioni dei metodi di controllo tradizionali, facendo il tunnel che controlla più efficiente e conveniente.

Caratteristiche

1. Il nuovo sistema LIDAR mobile di alta precisione d'esame e di tracciato auto-in via di sviluppo di HiScan-C dell'attrezzatura ha alto livello di sistema stabile ed affidabile di productization, ed i suoi dati possono essere ampiamente usati nell'indagine di base del terreno e nel tracciato, indagine speciale urbana, mappa di vista della via di Internet di progettazione e dell'analisi del traffico, città digitale 3D ed altri campi.

2. Con accuratezza dell'alta gamma di 5mm@40m, il sistema può essere ampiamente usato nei campi di alta precisione dell'applicazione quale la mappa di vista della via, il terreno di base che traccia, l'indagine componente municipale urbana, l'informatizzazione dell'analisi del traffico, città digitale/intelligente 3D di indagine d'abbellimento urbana, ecc.

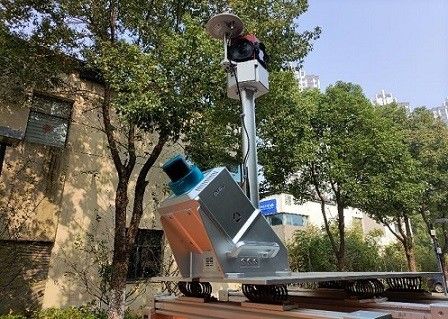

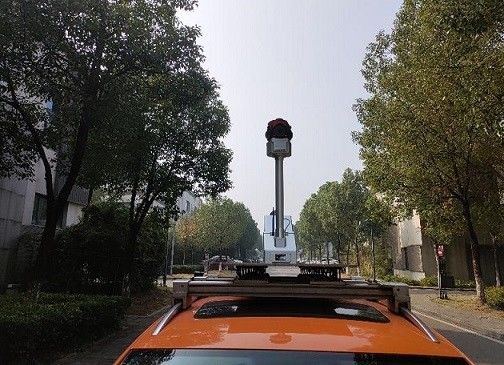

3. il sistema LIDAR mobile di alta precisione di HiScan-C può essere installato facilmente sulle automobili, sulle navi o su altri trasportatori mobili ed ha milione frequenze livellate dell'emissione del laser. Durante il movimento ad alta velocità del trasportatore, può raccogliere i dati ad alta densità della nuvola del punto e retroagisce le informazioni reali degli oggetti al suolo.

4. Il sistema LIDAR mobile di alta precisione di HiScan-C integra i sensori quali il modulo di posizionamento satellite (GNSS), l'unità di navigazione inerziale (IMU), il codificatore di distanza in miglia, la macchina fotografica panoramica 360°, il modulo del controllo di assemblaggio ed i computer ad alto rendimento. Provide ha integrato le soluzioni per soddisfare le richieste dei clienti.

Parametri

Tipo/modello	HiScan-C SU1	HiScan-C SU2
Numero di Sacnners	1	2
Misura della distanza	150m/300/600m@90 %	150m/300/600m@90 %
Frequenza del laser	Massimo 500.000 points/s	Massimo 1.000.000 points/s
Accuratezza della gamma	5mm@40m	5mm@40m
Risoluzione angolare di misura	0.0088°	0.0088°
Risoluzione della fotocamera panorama	pixel di 30M	pixel di 30M
Accuratezza	5cm@100m	5cm@100m
Velocità di ricerca	200scans/s	200scans/s
Peso	13kg	36kg
