Sistema LIDAR ad alta frequenza leggero PM-1500 100-2000Khz del UAV

Sistema LIDAR leggero PM-1500 del UAV 4.4kg di 5mm@50m di alta alta precisione di freuency 2million points/s con gamma 1500m

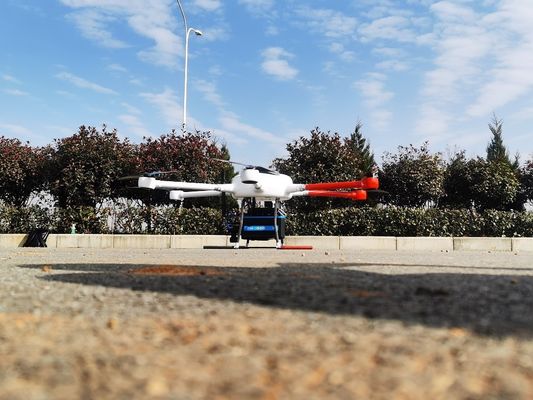

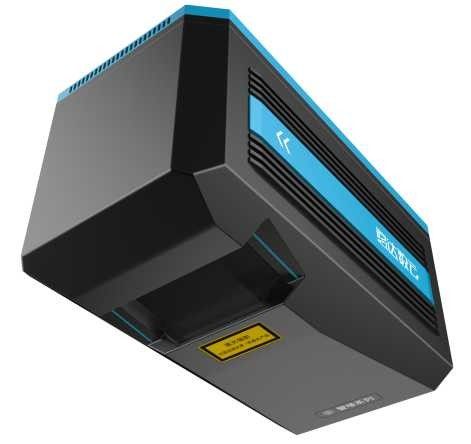

Il sistema LIDAR del UAV PM-1500, in base ad una nuova generazione di struttura di tecnologia di base, è un lidar disperso nell'aria domestico recentemente lanciato con frequenza della parte migliore, l'alta linea frequenza, l'alta precisione e l'alta integrazione. La componente del centro dell'analizzatore di laser con la multi tecnologia di eco è sviluppata indipendente dalla tecnologia il Co., srl della Ciao-nuvola di Wuhan. L'intero sistema integra i moduli quali il modulo di navigazione inerziale e la macchina fotografica di alta precisione del rilevamento aereo. Con la struttura innovatore ottimizzata, il peso del sistema LIDAR del UAV PM-1500 è soltanto 4.4kg. PM-1500 può essere montato sui trasportatori differenti, come il multi UAV del rotore, il UAV VTOL dell'ala fissa, i piccoli aerei e il helocopter.

Prima che la tecnologia di sincronizzazione dei diritti di proprietà intellettuale indipendenti e la tecnologia di integrazione integrata del multi-sensore, possano verificarsi contemporaneamente la nuvola di sostegno del punto del laser 3D ed i dati di posizione, generano rapidamente DSM, il DEM ed i DOM e producono i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo.

Ampiamente si applica nei campi differenti come l'esame e tracciato di base, in 3D digitale che modellano, nell'esame topografico e nel tracciato, mappa catastale, analisi del traffico, linea elettrica ispezione, indagine di silvicoltura, monitoraggio di disastro ecc.

Specificazione di PM-1500

Caratteristiche di PM-1500

• Lunga autonomia: di reflecivity di 1500m@60 %. La gamma ultra lunga permette al sistema di portare una piattaforma di volo con velocità più alta altitudine di volo e più veloce, ha messo un'più ampia cinghia di volo e raccoglie più dati della nuvola del punto allo stesso tempo, che notevolmente migliorano l'efficienza di acquisizione della nuvola del punto.
• Alto prevcision: accuracy= 5mm@50m, scenari di alta precisione< 5cm=""> della gamma di applicazione di raduno di accuratezza del sistema vari.
• Alta frequenza: fino a 2 milione punti al secondo. I dati della nuvola del punto sono raffinati e possono più vero riflettere il landform dell'area di indagine.
• Integrazione: la struttura globale del sistema LIDAR del UAV PM-1500 innovatore è stata ottimizzata. Altamente integra i sensori quali l'analizzatore di laser, macchina fotografica di GPS, di IMU e del rilevamento aereo, ecc.
• Peso leggero: 4.4kg. Può essere portato facilmente da un individuo. È adatto a multi piattaforme quali il UAV VTOL dell'ala fissa, il multi UAV del rotore e l'elicottero.
• Multi eco: 4 volte echeggiano. Il sistema LIDAR del UAV PM-1500 applica la multi tecnologia di eco. Il sensore di esame del laser nel sistema emette gli impulsi del laser per penetrare la lacuna della vegetazione e per raggiungere la terra, in modo da ottenere le informazioni del terreno nell'ambito della vegetazione.
• Redditizio: il sistema della nave ammiraglia di lidar del UAV di alta precisione messo a punto indipendente dalla Ciao-nuvola. È abbastanza redditizia e fornisce la prestazione stabile.

Progetti di applicazione di PM-1500

1. progetto di modello della città 3D: ottenga l'altezza di costruzione attraverso il modello 3D, ottenga le informazioni di costruzione attraverso le foto oblique di messa a terra e di immagine e poi sviluppare la base di dati di informazioni della costruzione.

2. Progetto di tracciato topografico:

• Il requisito di densità del punto è migliore del ² di 16pt/m;
• Requisiti orizzontali/verticali di accuratezza: ≤5cm, requisito d'indagine di 1:500 di raduno e di tracciato topografico.

3. ispezione della linea di trasmissione di CC 500kV progetto: la linea ispezionata del progetto è linea segmento della trasmissione di CC 500kV, compreso 3 torri basse e 2 intervalli, con una lunghezza totale di circa 0.8km.
