Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Indagine dispersa nell'aria di lidar di alta precisione ARS-200 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 20-30 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10 insiemi/mese |
| Classe del laser: | Classe 1 (cassaforte dell'occhio) | Gamma: | 3m - 330m |
|---|---|---|---|
| Accuratezza della gamma: | 15mm @150m | Numero massimo degli echi ricevuti: | 5 |
| Risoluzione angolare: | 0.001° | Temperatura di operazione: | -10℃~+40℃ |
| Ambiente di stoccaggio: | Umidità di -20℃~+50℃ < 85% | Stoccaggio: | SSD 256GB |
| Evidenziare: | indagine dispersa nell'aria di lidar 2.5kg,Indagine dispersa nell'aria leggera di lidar,rilievo di lidar 2.5kg |
||
% della gamma 15mm @150m di 2.5kg 330m@80 della gamma di accuratezza ARS-200 di alta precisione di indagine dispersa nell'aria di lidar con 5 echi di volte

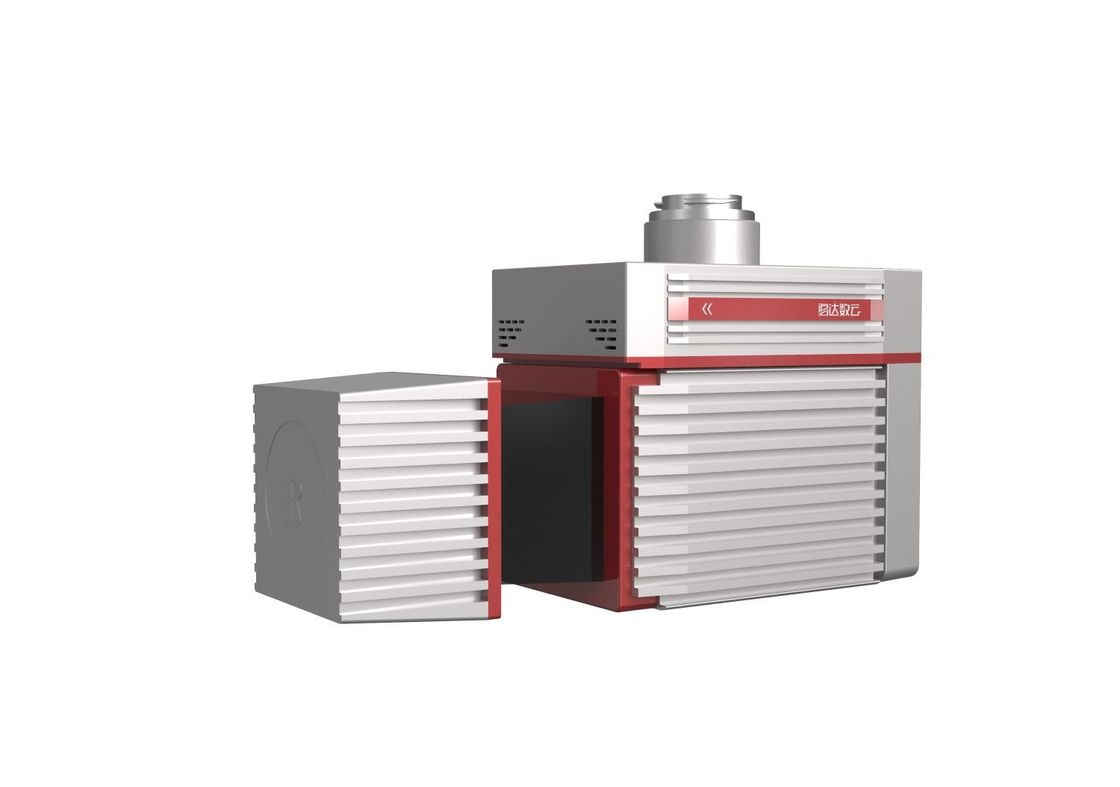

L'alta precisione che ARS-200 il sistema disperso nell'aria di indagine di lidar è un lidar di Riegl ha basato il sistema LIDAR mobile. È sviluppata e costruita dalla tecnologia Co., srl della Ciao-nuvola di Wuhan. Il sistema ARS-200 integra i sensori differenti quali il laser di alta precisione, la macchina fotografica ad alta definizione, la navigazione inerziale di MEMS, di GPS e l'unità di controllo di stoccaggio. Di sostegno dalla tecnologia di sincronizzazione di tempo della proprietà intellettuale indipendente e dalla tecnologia di integrazione integrata del multi-sensore, il sistema ottiene contemporaneamente la nuvola del punto del laser 3D, i dati di posizione ed i dati di immagine. Il sistema presenta i vantaggi di trasporto leggero e conveniente e di alta efficienza di elaborazione di risultati. È ampiamente usato nei campi dell'applicazione come emergenza che traccia, tracciante topografico, linea elettrica ispezione, indagine della strada principale, indagine costiera della scogliera, scavo e calcolo di riempimento, indagine archeologica e tracciante ed altra.
Specifiche
Sistema di misura disperso nell'aria del laser della luce ARS-200
| Oggetti | Parametri | |
| Prestazione di sistema | Accuratezza assoluta | orizzontale <5cm> |
| verticale <5cm> | ||
| Peso | 2,5 chilogrammi | |
| Analizzatore di laser | Max. Measurement Range | 330m @80% |
| 290m @60% | ||
| Min. Measurement Range | 3m | |
| Accuratezza della gamma | 15mm@150m | |
| Accuratezza di ripetizione | 10mm@150m | |
| Frequenza di Max. Effective Point | 100.000 points/s | |
|
FoV (selezionabile) |
0~360° |
|
| Risoluzione angolare | 0.001° | |
| Posizione | Accuratezza di posizione (postelaborazione) | orizzontale 0.01m |
| elevazione 0.02m | ||
| Accuratezza di orientamento (postelaborazione) | intestazione 0.012° | |
| passo/rotolo 0.005° | ||
| Sistema della macchina fotografica | Risoluzione della macchina fotografica | pixel di ≥24M |
| Peso della macchina fotografica | <500g | |
Vantaggi del sistema
Scenari di applicazione
Applicazione del progetto di indagine della strada principale
1. panoramica di progetto
La linea principale del progetto è lungamente circa 8km. L'area di indagine è pricipalmente terreno montagnoso, con un'altitudine media di 600m. Il fiume attraversa l'area di indagine ed il calo di altitudine in alcune aree è grande. La vegetazione nell'area di indagine è fertile, principalmente foresta a foglia larga sempreverde ed arbusti bassi.
2. requisito di progetto
Il compito principale del progetto è elaborazione dispersa nell'aria della nuvola di indagine e del punto di lidar della sezione determinata della strada principale. L'errore quadratico medio dell'elevazione della nuvola del punto è richiesto di essere di meno di 15 cm.
3. difficoltà di progetto
L'operazione d'esame e di tracciato tradizionale è più pericolosa a causa del traffico sulla strada principale. È difficile affinchè il ricevitore di GNSS ricevi i segnali satelliti dovuto vegetazione densa e grande calo di altitudine nell'area di indagine.
4. soluzione & risultato
Il sistema disperso nell'aria di indagine di lidar di alta precisione ARS-200 si applica in questo progetto.
Dopo il calcolo di traiettoria, l'associazione della nuvola del punto ed altri processi dell'elaborazione dei dati, il risultato della nuvola del punto è così segue:
