Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Sistema disperso nell'aria leggero di indagine di lidar PM-1500 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 20-30 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 15 insiemi/mese |
| Applicazione: | Linea elettrica ispezione | PRR: | 100-2000Khz |
|---|---|---|---|
| Max. Range: | di riflettività di 1500m@60 % | Accuratezza della gamma: | 5mm@50m |
| Peso: | 4.4kg | Banda di Wave: | Vicino infrarosso (classe 1) |
| Evidenziare: | 2000 chilocicli di attrezzatura d'esame di lidar aereo,attrezzatura d'esame di lidar aereo di 400 scans/s,indagine mobile di lidar 2000kHz |
||
Alto sistema disperso nell'aria ad alta frequenza di indagine di lidar della gamma 1500m 2000kHz PM-1500 di 5mm@50m di precisione per la linea elettrica ispezione
La linea elettrica tradizionale ispezione pricipalmente dipende da lavoro manuale, che è che richiede tempo e lavoro-consumante e la linea area di ispezione è coperta di vegetazione densa, che non può essere raggiunta dal personale. Inoltre, il terreno ripido della montagna inoltre fa il personale di ispezione nel processo di ispezione ha determinati rischi personali della sicurezza.

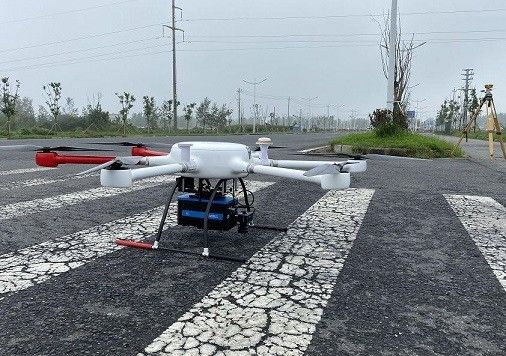

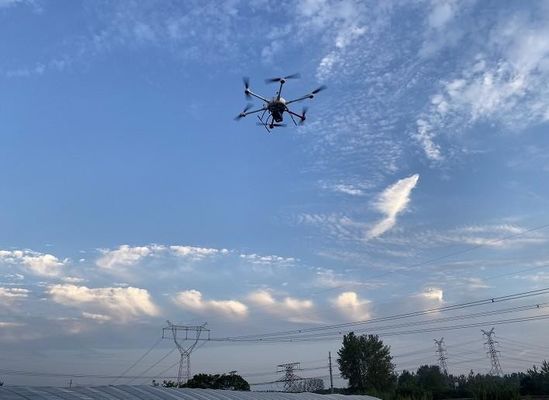

Il sistema LIDAR PM-1500 montato di Fenghu sul UAV del multi-rotore VTOL UAV o L150 può effettuare l'acquisizione intelligente dei dati di alta precisione della nuvola del punto del laser e dei dati di immagine nella linea elettrica processo di ispezione. Da una parte, in base ai dati raccolti della nuvola del punto, la modellistica reale di scena 3D può essere effettuata che è conveniente affinchè i responsabili osservi e da passare in rassegna la situazione attuale delle linee elettriche. D'altra parte, con la classificazione automatica e l'elaborazione dei dati della nuvola del punto, secondo i regolamenti pertinenti della linea elettrica pattuglia, può fare l'analisi di sicurezza in tempo reale, individuare l'errore dei punti pericolosi sulla linea, sull'allarme immediato presentato tempestivo ed identificare la posizione specifica dei punti pericolosi. L'utilizzazione del sistema LIDAR PM-1500 nella linea elettrica ispezione non solo risolve il problema del carico di lavoro enorme della linea ispezione, ma inoltre efficacemente migliora l'efficienza e l'automazione della linea ispezione.
Specificazione
|
Oggetti |
Indicatori | Parametri |
| Analizzatore di laser | Banda di Wave | Vicino infrarosso (classe 1) |
| PRR | 100-2000Khz | |
| Gamma massima di misura | di riflettività di 1000m@20 % | |
| di riflettività di 1500m@60 % | ||
| Accuratezza della gamma | 5mm@50m | |
| Risoluzione angolare | 0.001° | |
| Velocità di ricerca | 40-400 scans/s | |
| FoV | 75° | |
| Macchina fotografica | Risoluzione della macchina fotografica | 42.4MP |
| Lunghezza focale | 28mm | |
| Sistema di posizione | Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m |
| Elevazione 0.02m | ||
| Accuratezza di orientamento (postelaborazione) | Intestazione 0.009° | |
| Passo/rotolo 0.005° | ||
| Prestazione di sistema | Dimensione | 293×165×164mm |
| Accuratezza assoluta | orizzontale <5cm> | |
| verticale <5cm> | ||
| Peso | 4.4kg | |
| Multi eco | 4 volte | |
| Temperatura ed umidità | Operazione: -40℃~60℃, umidità 85% | |
| Stoccaggio: -45℃~70℃, umidità 85% |
