Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Indagine dispersa nell'aria di lidar di ARS-1000L |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10 insiemi/mese |
| Gamma di misura: | 5m ~ 1350m | Accuratezza: | 15mm@150m |
|---|---|---|---|
| Numero massimo degli echi ricevuti: | 4~15 | FoV (selezionabile): | 0~330° (modo 60°~90°airborne) |
| Classe del laser: | Class1 (cassaforte dell'occhio) | Temperatura di operazione: | -10℃~+40℃ |
| Evidenziare: | Indagine dispersa nell'aria integrata di lidar,Indagine dispersa nell'aria di lidar della lunga autonomia,indagine del fuco di lidar della lunga autonomia |
||

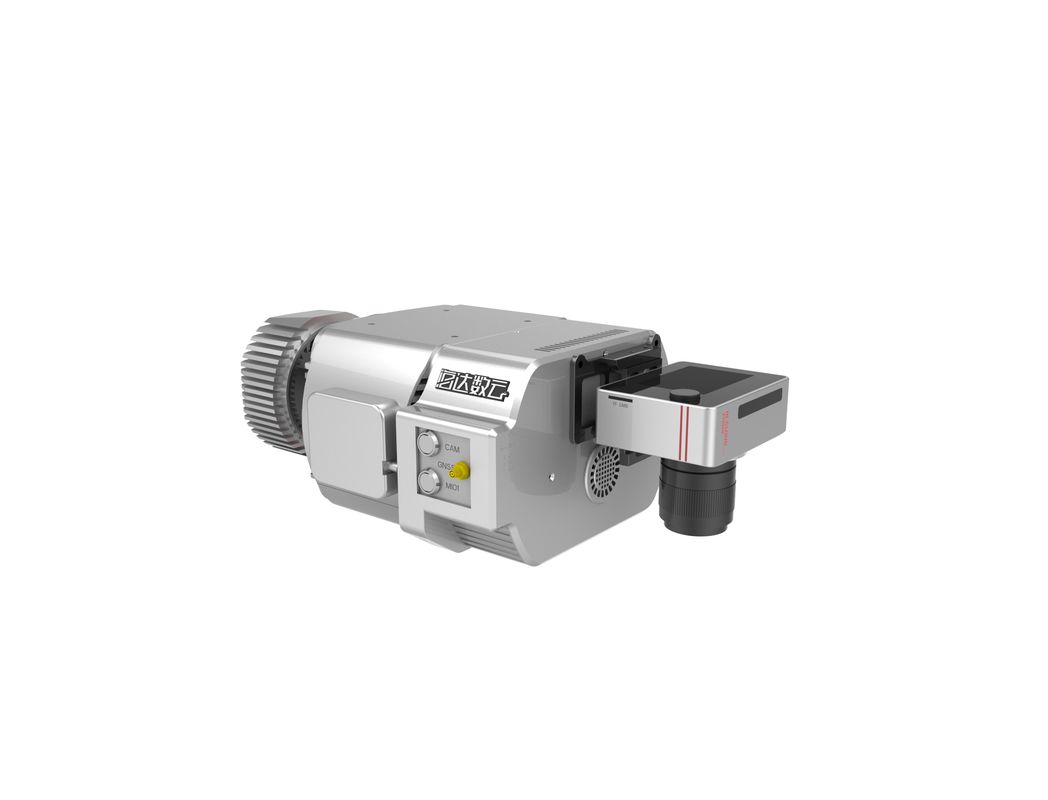

Sistema disperso nell'aria integrato ad alta frequenza ARS-1000L di indagine di lidar di alta precisione con accuratezza 15mm@150m e gamma 1350m
Il sistema disperso nell'aria di indagine di lidar di ARS-1000L è un lidar di Riegl ha basato il sistema e prende il UAV o altre piattaforme come il trasportatore. È sviluppato e costruito dalla tecnologia Co. della Ciao-nuvola di Wuhan, Ltd.After parecchi anni di miglioramento iterativo continuo, la prestazione di sistema è più forte, il volume è più leggero, l'installazione è più conveniente e l'operazione è più semplice. È stata riconosciuta dalla maggior parte degli utenti.
Integra i sensori quali il laser di alta precisione, la macchina fotografica ad alta definizione, la navigazione inerziale di MEMS, di GPS e l'unità di controllo di stoccaggio. Di sostegno dalla tecnologia di sincronizzazione di tempo della proprietà intellettuale indipendente e dalla tecnologia di integrazione integrata del multi-sensore, ottiene contemporaneamente la nuvola del punto del laser 3D, i dati di posizione ed i dati di immagine.
Scenari tipici di applicazione del sistema disperso nell'aria di indagine di lidar di ARS-1000L
Caratteristiche principali del sistema disperso nell'aria di indagine di lidar di ARS-1000L
1. Alta precisione: nell'ambito del campo di misura di 150m, l'accuratezza di gamma è migliore di 15mm; l'accuratezza assoluta del sistema è migliore di 5cm, che soddisfa le esigenze della maggior parte dei scenari dell'applicazione.
2. Alta frequenza: la frequenza dell'emissione del laser del sistema è 750000 points/s. che l'attrezzatura ad alta frequenza di lidar può essere fornita di UAVs con velocità di crociera più veloce. Nello stesso tempo, più dati possono essere ottenuti, che migliorano l'efficienza dell'acquisizione dei dati.
3. Gamma lunga di misura: la gamma massima di sistema LIDAR è 1350m; la misura della distanza lunga può migliorare l'efficienza di acquisizione dell'attrezzatura e raccogliere più dati della nuvola del punto nello stesso tempo.

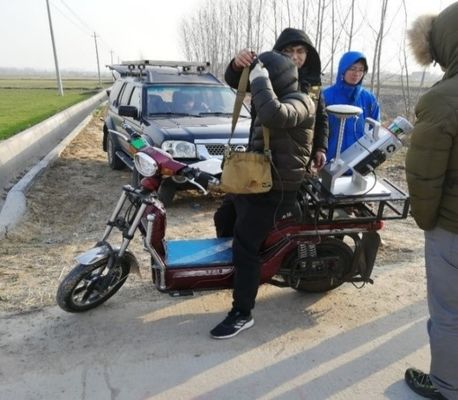

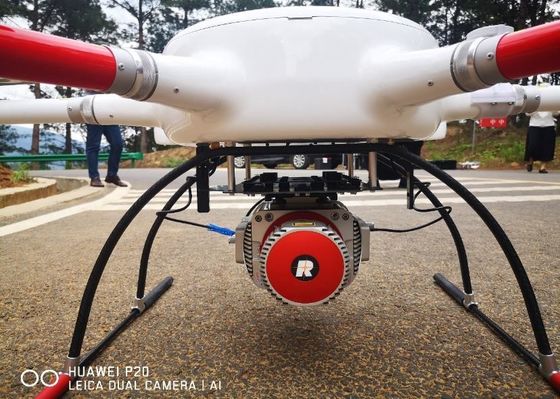

4. Multi piattaforma: non solo adatto a multi UAV del rotore della corrente principale ed a UAV VTOL dell'ala fissa, ma anche può essere montato sulle piattaforme dello zaino e del veicolo per l'operazione.
5. Alta integrazione: integra l'analizzatore di laser 3D, il modulo di posizione ed il fan nell'architettura hardware; il peso globale è di meno che 4.5kg.
6. Alta sicurezza: non c'è lacuna fra lo scaffale ed il sistema, che assicura la stabilità e l'affidabilità dell'attrezzatura; fornisce un manicotto antiurto leggero brevettato per assicurare determinata protezione fisica per l'attrezzatura e per ridurre il danno inutile; il modulo di prevenzione degli infortuni è facoltativo.
Specificazione di parametro del sistema disperso nell'aria di indagine di lidar di ARS-1000L
| Indicatore | Parametro | Indicatore | Parametro |
| Accuratezza assoluta |
orizzontale <5cm> verticale <5cm> |
Gamma massima di misura | 1350m @60% |
| Peso | 4.5kg | Gamma minima di misura | 5m |
| Stoccaggio | SSD 1TB | Accuratezza della gamma | 15mm @150m |
| Tensione in ingresso | 20~30V | Accuratezza di ripetizione | 10mm @150m |
| Consumo di energia | <75w> | Frequenza di Max. Effective Point | 750000 points/s |
| Temperatura di operazione | -10℃~+40℃ | FoV (selezionabile) | 0~330° modo 60°~90°airborne |
| Ambiente di stoccaggio | -20℃~+50℃ Umidità < 85=""> | Risoluzione angolare | 0.001° |
| Classe del laser | Class1 (cassaforte dell'occhio) |
Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m Elevazione 0.02m |
| Ingranaggio del laser per adeguamento | 6 livelli | Accuratezza di orientamento (postelaborazione) | Intestazione 0.010° Passo/rotolo 0.005° |
| Numero massimo degli echi ricevuti | 4~15 | Risoluzione della macchina fotografica | ≥42.4MP |
| Frequenza di ricerca (selezionabile) | 10~200 scans/s | Peso della macchina fotografica | <500g> |
Indagine del parco eolico nella zona di montagna
L'area di indagine è pricipalmente terreno montagnoso. L'elevazione media nell'area di indagine del parco eolico è alta ed il calo di altitudine in alcune aree dell'area di misura è oltre 300 metri. L'intero parco eolico riguarda una superficie di circa 12 chilometri quadrati. La vegetazione è foresta a foglia larga sempreverde subtropicale, con il grande tasso di copertura della vegetazione ed i vari tipi.
Il terreno dell'area di indagine è complesso, la differenza di altitudine è grande, il traffico è inopportuno, l'ambiente di clima è cattivo. Ci sono parecchi generatori eolici con un'altezza di più di 100 metri nell'area di indagine, in modo da è difficile da progettare l'itinerario. La linea di mira è bloccata seriamente ed è difficile da individuare il punto di decollo.
Il progetto adotta il sistema di misura disperso nell'aria del laser di ARS-1000L. Tre punti di atterraggio e di decollo sono selezionati nell'intera area di indagine per complessivamente sette sortite.
