Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Sistema disperso nell'aria di indagine di lidar PM-1500 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 20-30 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 15 insiemi/mese |
| Gamma: | di riflettività di 1500m@60 % | Accuratezza: | 5mm@50m |
|---|---|---|---|
| Risoluzione angolare: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Banda di Wave: | Vicino infrarosso (classe 1) |
| Multi eco: | 4 volte | Temperatura di operazione: | -40℃~60℃ |
| Evidenziare: | indagine dispersa nell'aria di lidar di 1500m,Multi indagine di lidar di Echo Airborne,Indagine idrografica di multi lidar di eco |
||

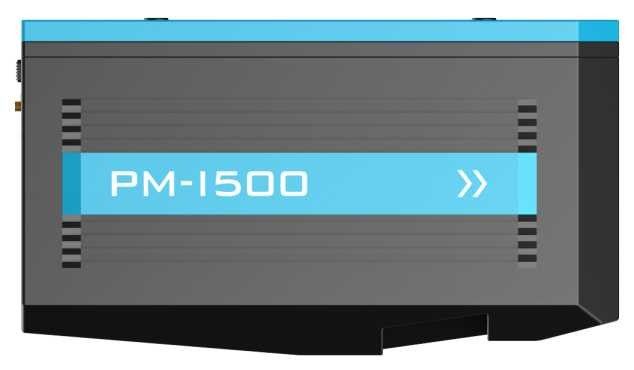

sistema disperso nell'aria PM-1500 di indagine di lidar di multi di eco di 4 volte di alta precisione accuratezza di 5mm@50m con una lunga autonomia di 1500m
Il sistema disperso nell'aria di indagine di lidar PM-1500, in base ad una nuova generazione di struttura di tecnologia di base, è un lidar disperso nell'aria recentemente lanciato con frequenza della parte migliore, alta frequenza di ricerca, alta precisione e strettamente integrazione. La componente del centro del sistema è l'analizzatore di laser con la funzione della tecnologia di multi-eco che è sviluppata indipendente dalla Ciao-nuvola. Può applicarsi al multi UAV del rotore, al UAV VTOL dell'ala fissa, ai piccoli aerei ed all'elicottero. Integra il modulo di navigazione inerziale e la macchina fotografica di alta precisione del rilevamento aereo, può ottenere contemporaneamente la nuvola del punto del laser 3D ed i dati di posizione, rapidamente genera DSM, il DEM ed i DOM e produce i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo.
Campi di applicazione del sistema disperso nell'aria di indagine di lidar PM-1500
Nuovi esame e tracciato/Digital 3D che modella/esame topografico e tracciato di base/linea elettrica ispezione/indagine della mappa catastale/analisi del traffico/di silvicoltura/monitoraggio/ecc di disastro…
Vantaggi principali del sistema disperso nell'aria di indagine di lidar PM-1500
i. Integrazione: Il sistema disperso nell'aria di indagine di lidar PM-1500 altamente integra i sensori quali l'analizzatore di laser, macchina fotografica di GPS, di IMU e del rilevamento aereo, ecc. È leggero e facile da installare, adatto a multi piattaforme quali il UAV VTOL dell'ala fissa, il multi UAV del rotore e l'elicottero.
ii. peso leggero: Il peso globale del sistema disperso nell'aria di indagine di lidar PM-1500 è di meno che 4.4kg. Anche se uscite lavorare con i UAVs ed altri accessori, un veicolo comune può caricare tutti, che è molto conveniente.
iii. lunga autonomia: La gamma ultra lunga di 1500 metri del sistema disperso nell'aria di indagine di lidar PM-1500 notevolmente assicura la sicurezza dell'operazione nell'ambiente di grande fluttuazione topografica e migliora l'efficienza di acquisizione della nuvola del punto.
iv. ad alta frequenza: L'alta frequenza eccellente di fino a 2 milione punti al secondo del sistema disperso nell'aria di indagine di lidar PM-1500 fa i dati della nuvola del punto di più ha raffinato e può vero riflettere il landform dell'area di indagine.
v. Alta precisione: L'accuratezza di gamma del sistema disperso nell'aria di indagine di lidar PM-1500 può raggiungere 5mm@50m e l'accuratezza completa del sistema è migliore di 5cm, vari scenari di alta precisione dell'applicazione di riunione.
vi. multi eco: Il sistema disperso nell'aria di indagine di lidar PM-1500 può ottenere fino a 4 segnali di eco e può penetrare gli alberi e retroagire le informazioni di superficie più reali anche nelle aree densamente vegetate.
vii. redditizio: Il sistema disperso nell'aria di indagine di lidar PM-1500 è una nuova generazione di sistema disperso nell'aria di alta precisione della nave ammiraglia di lidar messo a punto indipendente dalla Ciao-nuvola. Con la sua prestazione globale stabile, è abbastanza redditizio.
Parametri principali del sistema disperso nell'aria di indagine di lidar PM-1500
i. Analizzatore di laser
| Oggetti | Indicatori | Parametri |
| Analizzatore di laser | Banda di Wave | Vicino infrarosso (classe 1) |
| PRR | 100-2000Khz | |
| Gamma massima di misura | di riflettività di 1000m@20 % | |
| di riflettività di 1500m@60 % | ||
| Accuratezza della gamma | 5mm@50m | |
| Risoluzione angolare | 0.001° | |
| Velocità di ricerca | 40-400 scans/s | |
| FoV | 75° |
ii. sistema della macchina fotografica
| Oggetti | Indicatori | Parametri |
| Macchina fotografica | Risoluzione della macchina fotografica | 42.4MP |
| Lunghezza focale | 28mm |
| Oggetti | Indicatori | Parametri |
| Sistema di posizione | Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m |
| Elevazione 0.02m | ||
| Accuratezza di orientamento (postelaborazione) | Intestazione 0.009° | |
| Passo/rotolo 0.005° |
| Oggetti | Indicatori | Parametri |
| Prestazione di sistema | Dimensione | 293×165×164mm |
| Accuratezza assoluta | orizzontale <5cm> | |
| verticale <5cm> | ||
| Peso | 4.4kg | |
| Multi echi | 4 volte | |
| Temperatura ed umidità | Operazione: - 40℃~60℃, umidità 85% | |
| Stoccaggio: -45℃~70℃, umidità 85% |
L'area di indagine è pricipalmente terreno piano con le piccole ondulazioni e una differenza massima di altezza di 20 metri. C'è una strada principale nell'area di indagine, con più vegetazione e parecchie aree densamente popolate.
Requisito di accuratezza:
Difficoltà di progetto:

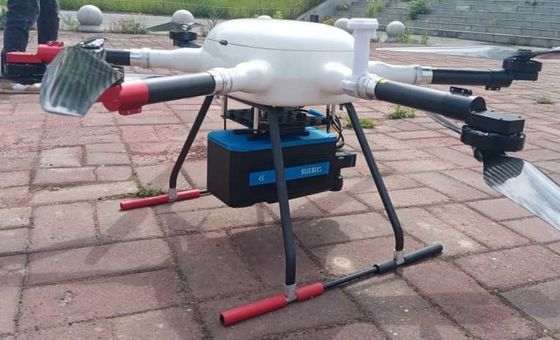

Gli strumenti e le attrezzature principali investiti nel progetto sono il sistema disperso nell'aria di indagine di lidar PM-1500, piattaforma del UAV del multi-rotore L150, ricevitore dell'Ciao-obiettivo IRTK2 ed il fuoristrada urbano.
Risultato:
