Ciao-nuvola, un capo di tecnologia d'esplorazione del laser 3D.
 |
| Luogo di origine: | La Cina |
| Marca: | Hi-Cloud |
| Certificazione: | ISO, others upon the requests |
| Numero di modello: | Sistema di tracciato del UAV ARS-1000 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5 insiemi/mese |
| Gamma di misura: | 5m ~ 920m | Accuratezza: | 15mm@150m |
|---|---|---|---|
| Temperatura di operazione: | -10℃~+40℃ | Ambiente di stoccaggio: | -20℃~+50℃; Umidità < 85% |
| FoV (selezionabile): | mode> di 0~330° <60°~90°airborne | Risoluzione angolare: | 0.001° |
| Classe del laser: | Classe 1 (cassaforte dell'occhio) | Peso: | 4.5kg |
| Evidenziare: | sistema di tracciato del UAV di 920m,sistema di tracciato del UAV 4.5kg,indagine di lidar del fuco 4.5kg |
||
sistema di tracciato del UAV di integrazione di forte stabilità della lunga autonomia di 920m alto ARS-1000 con accuratezza di 15mm@150m

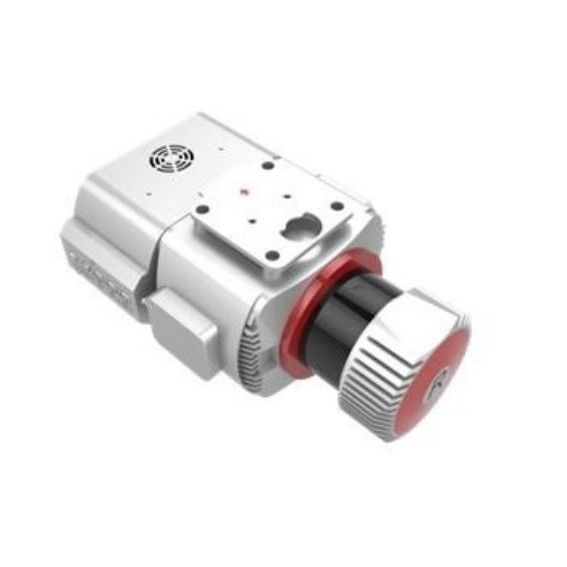

Il sistema di tracciato del UAV ARS-1000 è un lidar di Riegl ha basato il sistema. È sviluppato e costruito dalla tecnologia Co., srl della Ciao-nuvola di Wuhan. Il sistema integra i sensori differenti come il laser di alta precisione, macchina fotografica ad alta definizione, navigazione di MEMS, di GPS ed unità di controllo inerziale di stoccaggio, ecc. Può contemporaneamente ottiene la nuvola del punto del laser 3D, i dati di posizione ed i dati di immagine.
DSM, DEM, DOM, dlg può essere generato rapidamente attraverso l'elaborazione dei dati ed il software applicativo forniti. Con i vantaggi di trasporto leggero e conveniente e di alta efficienza dei risultati che elaborano, il sistema è ampiamente usato in vari campi dell'applicazione quale l'emergenza che traccia, tracciante topografico, linea elettrica ispezione, indagine della strada principale, scavo e calcolo di riempimento del volume, indagine costiera della scogliera, indagine archeologica e tracciante ecc.
Caratteristiche principali del sistema di tracciato del UAV ARS-1000
1. Integrazione. Il sistema di tracciato del UAV ARS-1000 integra il sensore di esame del laser 3D, il sistema di navigazione inerziale e GPS in un'architettura integrata della piattaforma di hardware. Il più piccoli volume e peso rendono l'attrezzatura facile portare ed installare.
2. Forte stabilità. La piattaforma integrata inclusa rende il sistema più potente e stabile e migliora l'accuratezza del sistema.
3. Monitoraggio in tempo reale. Il sistema è fornito di una stazione radio interurbana ed ad alta velocità della trasmissione dei dati. Lo stato dell'operazione del sistema può essere controllato a distanza, di modo che gli operatori possono ottenere in qualunque momento la situazione dell'operazione.
4. Gamma lunga di misura. Nello stato della riflettività di 60% degli oggetti di messa a terra, l'attrezzatura può avere una gamma massima di misura di 920m.
5. Multi piattaforme. dovuto il più piccolo volume e l'integrazione integrata, il sistema può adattarsi alle varie piattaforme del trasportatore, quale il multi UAV del rotore, UAV VTOL dell'ala fissa ed anche può adattarsi ai vari modi di funzionamento quale il modo dello zaino e montato su veicolo.
Specifiche del sistema di tracciato del UAV ARS-1000
1. Prestazione di sistema
| Accuratezza assoluta |
orizzontale <5cm> verticale<> 5cm |
| Peso | 4.5kg |
| Stoccaggio | SSD 1TB |
| Tensione in ingresso | 20~30V |
| Consumo di energia | <75w> |
| Temperatura di operazione | -10℃~+40℃ |
| Ambiente di stoccaggio | -20℃~+50℃ Umidità < 85=""> |
| Classe del laser | Class1 (cassaforte dell'occhio) |
2. Analizzatore di laser
| Gamma massima di misura | 920m @60% |
| Gamma minima di misura | 5m |
| Accuratezza della gamma | 15mm @150m |
| Accuratezza di ripetizione | 10mm @150m |
| Frequenza di Max. Effective Point | 500000 points/s |
| Ingranaggio del laser per adeguamento | 6 livelli |
| Numero massimo degli echi ricevuti | 4~15 |
| FoV (selezionabile) | 0~330° modo 60°~90°airborne |
| Frequenza di ricerca (selezionabile) | 10~200 scans/s |
| Risoluzione angolare | 0.001° |
3. Sistema di posizione
| Accuratezza di posizione (postelaborazione) | Orizzontale 0.01m Elevazione 0.02m |
| Accuratezza di orientamento (postelaborazione) | Intestazione 0.010° Passo/rotolo 0.005° |
| Risoluzione della macchina fotografica | ≥42.4MP |
| Peso della macchina fotografica | <500g> |
Applicazione del sistema di tracciato del UAV ARS-1000
Progetto di indagine della strada principale
Panoramica:
Il terreno dell'area di indagine è complesso, la vegetazione è fertile e la differenza di altitudine è grande. Due strade principali devono essere misurate, con una lunghezza totale di circa 60km.
Requisito:
Sia responsabile della misura della sezione verticale ed orizzontale di 100 metri (200 metri della larghezza di banda) da entrambi i lati della linea media della strada secondo le norme pertinenti, le caratteristiche tecniche e le procedure ed i risultati dell'uscita saranno conforme al 1:500 che traccia i requisiti.
Difficoltà:
dovuto le alte montagne, le strade ruvide, la vegetazione fertile ed il traffico denso sulla strada principale, il compito dell'indagine sul campo è pericoloso.
Soluzione:
Secondo la situazione specifica del progetto, il sistema ARS-1000 è adottato per raccogliere i dati di volo lungo la strada secondo l'altitudine relativa di 200m.
