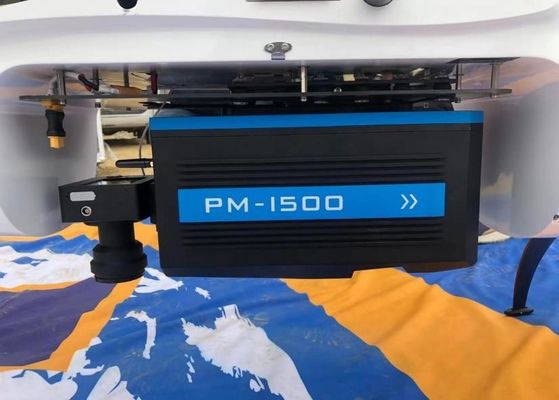

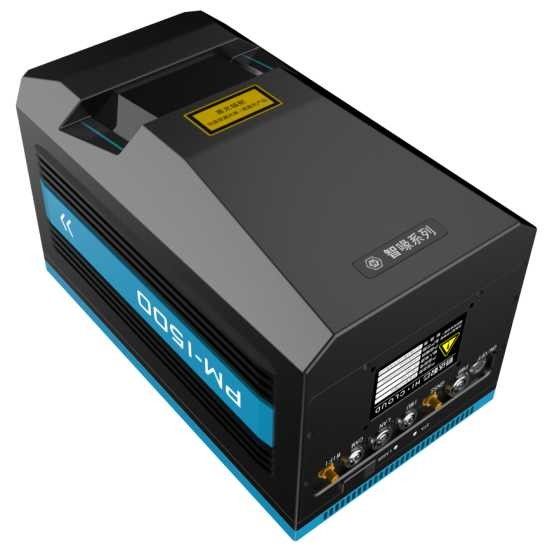

lidar integrato del sistema di tracciato del UAV della lunga autonomia di 1500m PM-1500 che traccia attrezzatura

sistema di tracciato integrato del UAV di accuratezza di 5mm@50m e della lunga autonomia di 1500m PM-1500 con 2 milione alte frequenze di points/s

Il sistema di tracciato del UAV PM-1500, in base ad una nuova generazione di struttura di tecnologia di base, è un lidar disperso nell'aria domestico recentemente lanciato con frequenza della parte migliore, l'alta linea frequenza, l'alta precisione e l'alta integrazione. La componente del centro del sistema è l'analizzatore di laser con la funzione della tecnologia di multi-eco che è sviluppata indipendente dalla tecnologia Co. della Ciao-nuvola di Wuhan, dall'analizzatore di laser di alta precisione di Ltd. Integrated, dalla posizione di alta precisione (GPS, IMU) e da altri sensori, di sostegno prima che la tecnologia di sincronizzazione dei diritti di proprietà intellettuale indipendenti e la tecnologia di integrazione integrata del multi-sensore, possano ottenere contemporaneamente la nuvola del punto del laser 3D ed i dati di posizione, rapidamente genera DSM, il DEM ed i DOM e produrre i modelli dlg e 3D attraverso un insieme completo di elaborazione dei dati e del software applicativo.

Può applicarsi al multi UAV del rotore, al UAV VTOL dell'ala fissa, ai piccoli aerei ed all'elicottero per ottenere i dati di alta precisione densi della nuvola del punto del laser sulla terra su una piattaforma mobile di volo veloce. È ampiamente usato nel tracciato del grado di indagine, 3D digitale che modellano, esame e tracciato topografico, mappa catastale, analisi del traffico, linea elettrica ispezione, indagine di silvicoltura, monitoraggio di disastro ed altri campi.

Specifiche di PM-1500

Caratteristiche di PM-1500

1. Alta precisione: L'accuratezza di gamma del sistema di tracciato del UAV PM-1500 può raggiungere 5mm@50m e l'accuratezza completa del sistema è migliore di 5cm, vari scenari di alta precisione dell'applicazione di riunione.

2. Lunga autonomia: La gamma di maxmum può raggiungere a 1500m@60 %. La gamma ultra lunga notevolmente assicura la sicurezza dell'operazione nell'ambiente di grande fluttuazione topografica e permette al sistema di portare una piattaforma di volo con velocità più alta altitudine di volo e più veloce, ha messo un'più ampia cinghia di volo e raccoglie più dati della nuvola del punto allo stesso tempo

3. Alta frequenza: La frequenza può raggiungere a 2 milione punti al secondo. Questa alta frequenza fa i dati della nuvola del punto di più ha raffinato e può più vero riflettere il landform dell'area di indagine, piuttosto che misura le coordinate al suolo dell'oggetto. Inoltre, l'attrezzatura ad alta frequenza di lidar può essere fornita di UAVs con velocità di crociera più veloce, che può migliorare l'efficienza di operazione.

4. Multi eco: Il sistema di tracciato del UAV PM-1500 può ottenere fino a 4 segnali di eco. Il sensore di esame del laser nel sistema emette gli impulsi del laser per penetrare la lacuna della vegetazione e per raggiungere la terra, in modo da ottenere le informazioni del terreno nell'ambito della vegetazione.

5. Integrazione: Altamente integra i sensori quali l'analizzatore di laser, macchina fotografica di GPS, di IMU e del rilevamento aereo, ecc. È adatto a multi piattaforme quali il UAV VTOL dell'ala fissa, il multi UAV del rotore e l'elicottero.

6. Peso leggero: Il peso globale del sistema è di meno che 4.4kg. Può essere portato facilmente da un individuo, sia dalla ferrovia piana o ad alta velocità.

7. Redditizio: Il sistema di tracciato del UAV PM-1500 è messo a punto indipendente dalla Ciao-nuvola. Ha le caratteristiche come lunga autonomia, frequenza della parte migliore, alta precisione, la prestazione globale stabile, prezzo giusto e generoso e redditizio eccellente.

Progetto pratico da PM-1500

Ispezione della linea di trasmissione di CC 500kV

Panoramica di progetto: La linea ispezionata del progetto è linea segmento della trasmissione di CC 500kV, compreso 3 torri basse e 2 intervalli, con una lunghezza totale di circa 0.8km. La linea di trasmissione in questa sezione è elettrificata, con ondeggiare il terreno, copertura della vegetazione, i tipi geomorphic ricchi, buon intervisibility fra le torri e le strade possono raggiungere sotto le torri.

Requisito di progetto: Analisi di stato del punto di pericolo/analisi premonitrice punto di pericolo/analisi quantitativa stato componente

Soluzione: Il sistema di tracciato del UAV PM-1500 è usato per dell'acquisizione dei dati. DSM/DEM sarà generato rapidamente per produzione del modello dlg e 3D.

Risultato:
