rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L

rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L

  • rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L
  • rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L
  • rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L
rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L
Dettagli:
Luogo di origine: La Cina
Marca: Hi-Cloud
Certificazione: ISO, others upon the requests
Numero di modello: Sistema di tracciato del UAV di ARS-1000L
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Contenitore da trasporto
Tempi di consegna: 10 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 10 insiemi/mese
Contatto
Descrizione di prodotto dettagliata
Peso: 4.5kg Stoccaggio: SSD 1TB
Gamma massima: 1350m @60% Accuratezza della gamma: 15mm @150m
FoV (selezionabile): 0~330° con il modo 60°~90°airborne Risoluzione angolare: 0.001°
Temperatura di operazione: -10℃~+40℃ Ambiente di stoccaggio: -20℃~+50℃; Umidità < 85%
Evidenziare:

Sistema di tracciato topografico del UAV

,

Sistema di tracciato aereo del UAV

,

rilevamento aereo del UAV 4.5kg

Alti di sicurezza 4.5kg della gamma del multi della piattaforma di 1350m@60 % del UAV sistema di tracciato ARS-1000L con accuratezza di 15mm@150m



La base sul lidar di Riegl, il sistema di tracciato del UAV ARS-1000L è sviluppata e sviluppata dalla Ciao-nuvola. È un sistema altamente integrato con i moduli del laser di alta precisione, della macchina fotografica ad alta definizione, della navigazione inerziale di MEMS, di GPS e dell'unità di controllo di stoccaggio. Con i vantaggi di forte prestazione, volume leggero, installazione conveniente e l'operazione semplice, è stato riconosciuto dalla maggior parte degli utenti ed ampiamente usato in caso d'emergenza che traccia, tracciante topografico, linea elettrica ispezione, indagine della strada principale, indagine costiera della scogliera, scavo e calcolo di riempimento del volume, indagine archeologica e campo di tracciato ed altra.



Specifiche del sistema di tracciato del UAV ARS-1000L



1. Prestazione di sistema

Indicatore Parametro
Accuratezza assoluta

orizzontale <5cm>

verticale<> 5cm
Peso 4.5kg
Stoccaggio SSD 1TB
Tensione in ingresso 20~30V
Consumo di energia <75w>
Temperatura di operazione

-10℃~+40℃
Ambiente di stoccaggio -20℃~+50℃
Umidità < 85="">
Classe del laser Class1
(cassaforte dell'occhio)

2. Analizzatore di laser

Indicatore

Parametro
Gamma massima di misura 1350m @60%
Gamma minima di misura 5m
Accuratezza della gamma

15mm @150m
Accuratezza di ripetizione 10mm @150m
Frequenza di Max. Effective Point 750000 points/s
Ingranaggio del laser per adeguamento 6 livelli
Numero massimo degli echi ricevuti

4~15

FoV (selezionabile)

 0~330°
modo 60°~90°airborne
Frequenza di ricerca (selezionabile) 10~200 scans/s
Risoluzione angolare 0.001°

3. Sistema di posizione


Indicatore

Parametro
Accuratezza di posizione (postelaborazione) Orizzontale 0.01m
Elevazione 0.02m
Accuratezza di orientamento (postelaborazione) Intestazione 0.010°
Passo/rotolo 0.005°

4. Sistema della macchina fotografica
Indicatore Parametro
Risoluzione della macchina fotografica ≥42.4MP
Peso della macchina fotografica <500g>


Caratteristiche del sistema di tracciato del UAV ARS-1000L

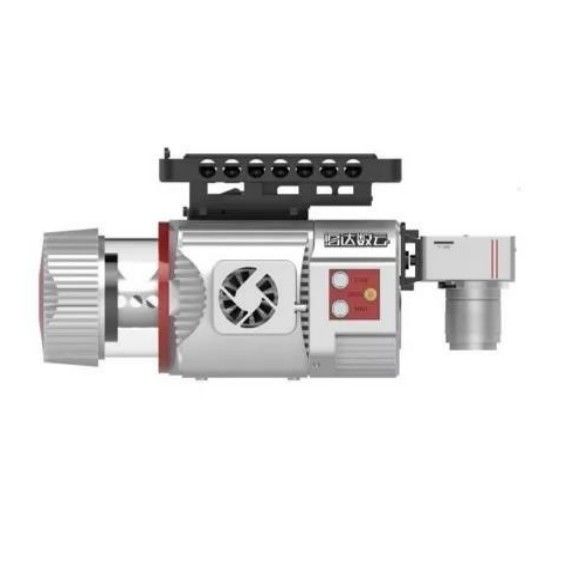

1. Il sistema integra l'analizzatore di laser 3D, il modulo di posizione ed il fan nell'architettura hardware, che non solo migliora la prestazione e la stabilità globali del sistema, ma inoltre comprime il volume all'estremo ed il peso globale è di meno che 4.5kg.

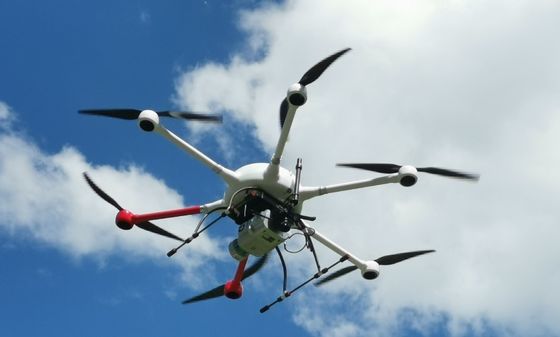

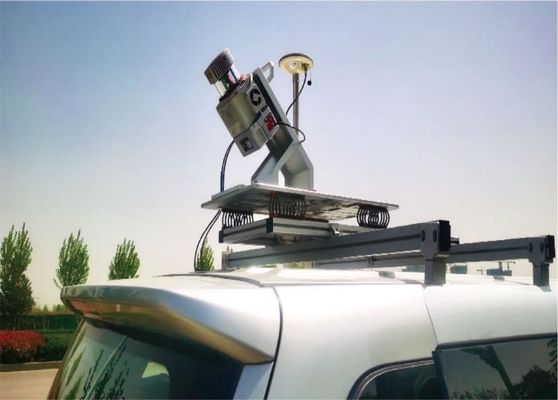

2. Il piccoli volume e peso del sistema gli permettono di essere varie piattaforme bene continuate del trasportatore. È non solo adatto a multi UAV del rotore della corrente principale ed a UAV VTOL dell'ala fissa, ma anche può essere montato sulle piattaforme dello zaino e del veicolo per l'operazione. Se nel modo disperso nell'aria, del veicolo o dello zaino, il sistema è fornito dei firmware corrispondenti dell'installazione per incontrare l'installazione e lo spiegamento rapidi sul sito dell'operazione.

3. L'intero sistema adotta la progettazione scorrevole veloce della struttura e non c'è lacuna fra lo scaffale ed il sistema, che assicura la stabilità e l'affidabilità dell'attrezzatura. Non c'è esigenza delle viti durante l'installazione, che migliora il tempo di spiegamento in loco. Inoltre, il sistema inoltre fornisce un manicotto antiurto leggero brevettato per assicurare determinata protezione fisica per l'attrezzatura e per ridurre il danneggiamento inutile dell'attrezzatura in alcuni ambienti ed emergenze duri. Più ulteriormente più, il modulo di prevenzione degli infortuni è facoltativo. Dopo che il UAV è perso, la posizione dell'attrezzatura può anche essere trovata per facilitare la ricerca di attrezzatura.

4. La gamma massima di sistema LIDAR è 1350m ed il sistema può funzionare normalmente anche nell'ambiente con grande goccia del terreno. La misura della distanza lunga può anche migliorare l'efficienza di acquisizione dell'attrezzatura e raccogliere più dati della nuvola del punto nello stesso tempo.

5. La frequenza dell'emissione del laser del sistema è 750000 punti al secondo. Mezzi di una frequenza dell'più alto punto che può riflettere meglio il landform nell'area di indagine ed ottenere i dati della nuvola del punto più fine. Inoltre, l'attrezzatura ad alta frequenza di lidar può essere fornita di UAV con velocità di crociera più veloce. Nello stesso tempo, più dati possono essere ottenuti, che migliorano l'efficienza dell'acquisizione dei dati.

6. L'accuratezza assoluta del sistema è migliore di 5cm, che soddisfa le esigenze della maggior parte dei scenari dell'applicazione. Nell'ambito del campo di misura di 150m, l'accuratezza di gamma è migliore di 15mm.


Progetto di applicazione pratica del sistema di tracciato del UAV ARS-1000L



Indagine del parco eolico nella zona di montagna



Panoramica

L'area di indagine è pricipalmente terreno montagnoso. L'elevazione media nell'area di indagine del parco eolico è alta ed il calo di altitudine in alcune aree dell'area di misura è oltre 300 metri. L'intero parco eolico riguarda una superficie di circa 12 chilometri quadrati. La vegetazione è foresta a foglia larga sempreverde subtropicale, con il grande tasso di copertura della vegetazione ed i vari tipi.



Difficoltà

Il terreno dell'area di indagine è complesso, la differenza di altitudine è grande, il traffico è inopportuno, l'ambiente di clima è cattivo. Ci sono parecchi generatori eolici con un'altezza di più di 100 metri nell'area di indagine, in modo da è difficile da progettare l'itinerario. La linea di mira è bloccata seriamente ed è difficile da individuare il punto di decollo.



Soluzione

Il progetto adotta il sistema di misura disperso nell'aria del laser di ARS-1000L. Tre punti di atterraggio e di decollo sono selezionati nell'intera area di indagine per complessivamente sette sortite.



rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L 0

rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L 1

rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L 2rilevamento aereo topografico del UAV del sistema di tracciato del UAV della multi piattaforma 4.5kg ARS-1000L 3
